TORNADO-AZ/FMC
AdvancedMC (AMC) модуль/контроллер с ПЛИС СнК Xilinx Zynq-7000 AP SoC и FMC сайтом

Общая информация

• Надежный, соответствующий промышленным стандартам и хорошо документированный AdvancedMC (AMC) модуль для супервысокопроизводительных пулов автономных и распределенных систем ЦОС PICMG® MicroTCA® и AdvancedTCA® и автономных приложений, минимизирующий время разработки и стоимость аппаратуры пользователя
• ПЛИС Xilinx Zynq-7000 Kintex AP SoC (XC7Z035, XC7Z045, XC7Z100) с двумя ядрами ARM®, логикой высокой плотности и трансиверами до 12.5Gbps
• FMC сайт VITA 57.1 для мезанинного субмодуля HPC/LPC (160 I/O, 8x GBT 12.5Gbps) для адаптации внешнего ввода/вывода (AD/DA, SFP+, QSFP+, RF, и т.п.) в соответствии с приложением пользователя
• Соответствие спецификациям PICMG® 3.0 Rev.3.0, MicroTCA.0 R1.0, AMC.0 R2.0, IPMI 1.5, VITA® 57.1
• Внешние банки DDR3 памяти ПЛИС PS и PL
• Магистральные AMC Fabric-D/E/F/G порты 4-7 и 8-11 (AMC.2 10GbE, 40GbE; AMC.4 Serial RapidIO (50Gbps); AMC.1 PCIe (32Gbps/64Gbps)) для потоков данных реального времени внутри шасси MicroTCA/AdvancedTCA
• Удаленное управление от ПК и устройств на базе Android через LAN/WAN 1GbE и управляющая межмодульная коммуникация (AMC-to-AMC) внутри шасси MicroTCA через AMC Fabric-A порты 0-1 (AMC.2 1GbE)
• FLASH память для загрузки ПО ПЛИС PS, массивов данных и "прошивок" ПЛИС PL
• Нестираемая скоростная MRAM память для "критических" данных при пропадании питания
• Слот карты MicroSD на лицевой панели для "переноса" и загрузки приложений и данных
• Светодиодные индикаторы от ПЛИС PS и PL на лицевой панели для приложений пользователя
• 8-ми битный интерфейс FPGA XGPIO от ПЛИС/PL для опционального подключения к внешним устройствам
• Различные режимы активации FMC-субмодуля
• MMC контроллер на базе MMC-ядра TAMMC® фирмы МикроЛАБ Системс с мониторингом питания и температуры и индикацией состояния для надежной работы и защиты
• UART интерфейсы ПЛИС PS и MMC-контролера для внешнего управления
• Работа в автономном режиме от внешнего источника +12В без шасси MicroTCA для встраивания в аппаратуру пользователя
• Коммерческий и индустриальный температурные диапазоны

Средства разработки ПО

• Унифицированная среда разработки ПО TASDK® для AdvancedMC (AMC) модулей TORNADO-A фирмы МикроЛАБ Системс с высокоуровневым API для разработки приложений ядер ARM, "прошивок" ПЛИС, и управляющих приложений для ПК (Windows, Linux) и устройств на базе Android®
• ОСРВ Linux, FreeRTOS и "bare-metal" API для ПО ядер ARM
• Среда TASDK/ThreadX с пре-сертифицированной ОСРВ Microsoft Azure ThreadX® для разработки высокоскоростных и надежных приложений для критических применений
• Демо-проекты как основа для разработки приложений пользователя
• Среда Xilinx Vivado и JTAG-эмулятор для компиляции и отладки приложений ARM ПЛИС PS и "прошивок" ПЛИС PL

Облаcти применения

• Системы связи и телекоммуникации
• Цифровой радиоприем и мониторинг
• Автономные и распределенные системы ЦОС
• Обработка видеосигнала
• Интеллектуальное видеонаблюдение
• Видеоконференции
• Радиолокация и астрофизика
• Промышленные системы
• Измерительные системы и телеметрия
• Медицинская аппаратура

** Примечания

1. Наряду с AdvancedMC (AMC) модулями, для построения систем ЦОС TORNADO-iMTCA и TORNADO-MTCA стандартов iMTCA и MicroTCA необходимы инфраструктурные компоненты систем iMTCA/MicroTCA - шасси TORNADO-iMC/MC, модули коммутаторов-хабов TORNADO-iMCH/MCH и другие опциональные инфраструктурные iMTCA-модули.
2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Обратитесь в отдел продаж для дополнительной информации.
3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

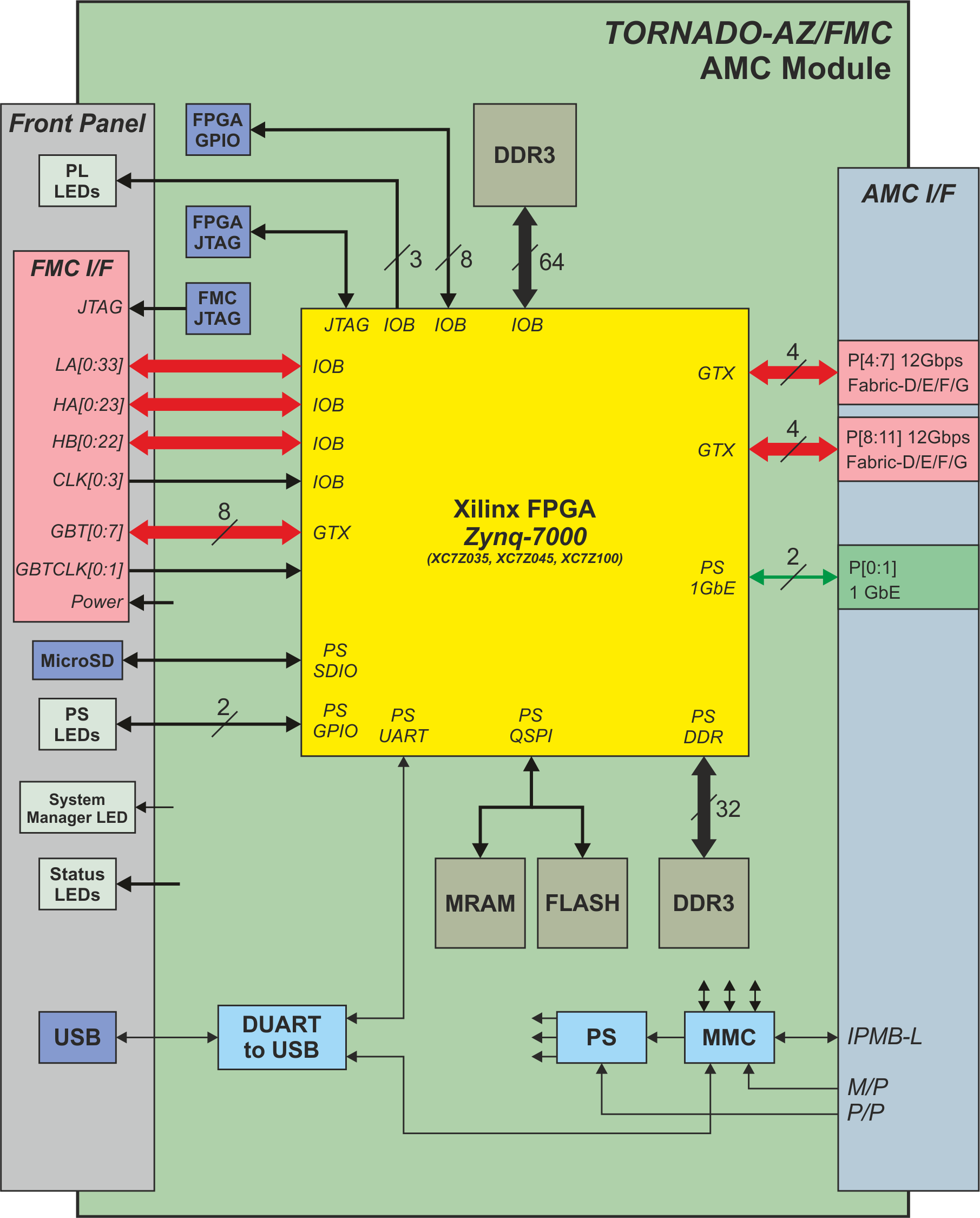

Блок-схема AdvancedMC (AMC) модуля TORNADO-AZ/FMC
(нажмите чтобы увеличить)


Модульная система ЦОС TORNADO-MTCA  с F/S AMC-модулем TORNADO-AZ/FMC, F/S AMC-модулем радиопроцессора TORNADO-ARX1, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678/FMC  и сетевым AMC-модулем T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
