Общая информация

  • AMC модуль для записи-воспроизведения РЧ-сигналов и цифровых потоков большой длительности на сменный картридж для систем ЦОС TORNADO-MTCA/iMTCA стандартов MicroTCA/iMTCA фирмы МикроЛАБ Системс
  • Скорость потока до 16Gbps или 16-бит 1GSPS для АЦП-ЦАП
  • Компактные сменные картриджи с "горячей" заменой для записи и хранения данных емкостью до 8TB
  • Длительность непрерывной записи-воспроизведения до 1ч.13м на максимальной скорости потока
  • Исполнение на базе несущих AMC-модулей TORNADO-A фирмы МикроЛАБ Системс с ПЦОС-ПЛИС или ПЦОС-ARM с установленным на них FMC-субмодулем T/FS-RS1 рекордера
  • Дистанционное управление рекордером от ПК или AMC-модулей TORNADO-A и инфраструктурных модулей TORNADO-MCH/iMCH фирмы МикроЛАБ Системс в шасси MicroTCA/iMTCA через порты 1GbE/10GbE LAN/WAN
  • Работа в автономном режиме от внешнего источника +12В без шасси MicroTCA для встраивания в аппаратуру пользователя

Особенности

  • Модульная архитектура рекордера включает:
    • Несущий AMC-модуль TORNADO-A с ПЦОС-ПЛИС или ПЦОС-ARM, выбираемый в соответствии с требованиями приложения пользователя
    • FMC-субмодуль T/FS-RS1 рекордера
    • Компактные сменные картриджи T/RSSMC-MSQ размером 116х52х19мм с "горячей" заменой  для записи и хранения данных емкостью 2TB, 4TB и 8TB
  • Несущие AMC-модули:
    • AMC-модуль TORNADO-AZ/FMC с ПЛИС Xilinx Zynq-7000 Kintex AP SoC с двумя ядрами ARM Cortex-A9, логикой высокой плотности, трансиверами до 12.5Gbps, памятью DDR3 до 5GB, FLASH 2Gb, SD-картой, XGPIO, и др. Идеальное "дешевое" решение для готового рекордера и добавления ограниченного набора функций ЦОС к рекордеру путем модификации "готовых заводских" приложений для ПЛИС и ARM.
    • AMC-модуль TORNADO-A6678/FMC с 8-ми ядерным ПЦОС Texas Instruments TMS320C6678 (359/320GMAC, 180/160GFLOPS) и ПЛИС Xilinx Virtex-7 с логикой и памятью высокой плотности, трансиверами до 13.1Gbps, памятью DDR3 до 10GB, FLASH 2Gb, XGPIO, и др.  Идеальное решение для устройств с функциями высокоскоростной ЦОС и рекордера путем встраивания API рекордера в приложения пользователя для ПЦОС и ПЛИС.
    • AMC-модуль TORNADO-AZU+/FMC+ с ПЛИС Xilinx Zynq UltraScale+ MPSoC EG с 4-мя ядрами ARM® Cortex-A53 и 2-мя ядрами Cortex-R5, графическим процессором Mali-400, логикой и памятью высокой плотности, IP-блоками 100GbE и 150Gb Interlaken, пулами трансиверов до 28Gbps/32Gbps (GTY) и 16Gbps (GTH), памятью DDR4 до 20GB, FLASH 2Gb, модуль M.2 SSD SATA3 до 2TB, SD-картой, XGPIO, и др. Универсальное решение для готового рекордера, для устройств с добавлением функций ЦОС к рекордеру путем модификации "готовых заводских" приложений для ПЛИС и ARM, а также для встраивания API рекордера в готовые приложения пользователя для ПЛИС и ARM.
  • Дистанционное управление рекордером через AMC порты 0-1 Fabric-A 1GbE от ПЦОС/ARM несущего AMC-модуля
  • Магистральные AMC-порты 4-7 и 8-11 Fabric-D/E/F/G стандартов 4x 10GbE, 10GBASE-BX4 (XAUI), 40GBASE-CX4 (XLAUI), 4x Serial RapidIO (39.4Gbps), и 4x PCIe (32Gbps) от ПЛИС
  • Дополнительно для AMC-модуля TORNADO-AZU+/FMC+: магистральные AMC Fabric-D/E/F/G порты 4-7 и 8-11 со скосростями AMC.2 100GBASE-KR4 (100GbE); AMC.4 Serial RapidIO 50Gbps и 100Gbps, AMC.1 PCIe 64Gbps и 128Gbps, а также опциональная поддержка AMC-портов 12-15 и 17-20 (4x 28Gbps, "свободный" протокол) для высокоскоростной межмодульной коммуникации (AMC-to-AMC) внутри шасси MicroTCA
  • Форматы записываемых данных: 16-bit, 8-bit, 4-bit, 2-bit и 1-bit
  • Время непрерывной записи-воспроизведения для картриджа T/RSSMC-MSQ емкостью 4TB:
    • 3ч.16м. - 1 канал 16-bit 186.66MSPS
    • 1ч.38м. - I/Q 16-bit 186.66MSPS
    • 49м. - 2x I/Q 16-bit 186.66MSPS
    • 2ч.26м. - 1 канал 16-bit 250MSPS
    • 1ч.13м. - I/Q 16-bit 250MSPS
    • 2ч.26м. - I/Q 8-bit 250MSPS
    • 36м. - 2x I/Q 16-bit 250MSPS
    • 4ч.52м. - 1 канал 8-bit 250MSPS
    • 2ч.26м. - I/Q 8-bit 250MSPS
    • 1ч.13м. - 1 канал 16-bit 500MSPS
    • 36м. - I/Q 16-bit 500MSPS
    • 36м. - 1 канал 16-bit 1GSPS
    • 1ч.13м. - 1 канал 8-bit 1GSPS
    • 36м. - I/Q 8-bit 1GSPS
    • 2ч.26м. - 1 канал 4-bit 1GSPS
    • 1ч.13м. - I/Q 4-bit 1GSPS
  • Файловая организация записей
  • Проприетарное высокоскоростное IP-ядро многоканального рекордера фирмы МикроЛАБ Системс для ПЛИС Xilinx
  • Программный API рекордера для встраивания в приложения пользователя для ПЛИС и ПЦОС/ARM всех типов несущих AMC-модулей, процессоров инфраструктурных модулей TORNADO-MCH/iMCH для систем ЦОС стандартов MicroTCA/iMTCA фирмы МикроЛАБ Системс, и управляющего ПК (Windows, Linux)
  • "Готовые заводские"приложения управления рекордером для ПЛИС и ПЦОС/ARM несущих AMC-модулей и управляющего ПК (Windows, Linux)
  • FMMC-контроллер на базе проприетарного ядра TFMMC® SDK фирмы МикроЛАБ Системс в FMC-субмодуле T/FS-RS1 рекордера для его управления и обслуживания
  • Многоканальный мониторинг питания и температуры AMC-модуля, FMC-субмодуля и сменного картриджа для их надежной работы и защиты
  • Соответствие спецификациям PICMG® AMC.0 R2.0, AMC.1 R2.0, AMC.2 R2.0, AMC.4 R1.0, MTCA.0 R3.0, PICMG® 3.0 Rev.3.0, VITA57.1-2019 и IPMI v1.5
  • Коммерческий и индустриальный температурные диапазоны

Облаcти применения

  • Связь и телекоммуникация
  • Радиомониторинг
  • SDR и радиосвязь
  • РЧ-джаммеры, РЭБ
  • DPI, СОРМ
  • Обработка видеосигнала и системы ИИ
  • Радиолокация и астрофизика

Примечания

  1. Наряду с AdvancedMC (AMC) модулями, для построения систем ЦОС стандарта PICMG® MicroTCA® необходимы инфраструктурные компоненты систем MicroTCA фирмы МикроЛАБ Системс - шасси TORNADO-MC/iMC и модули TORNADO-MCH/iMCH.
  2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Свяжитесь с отделом продаж для уточнения деталей.
  3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

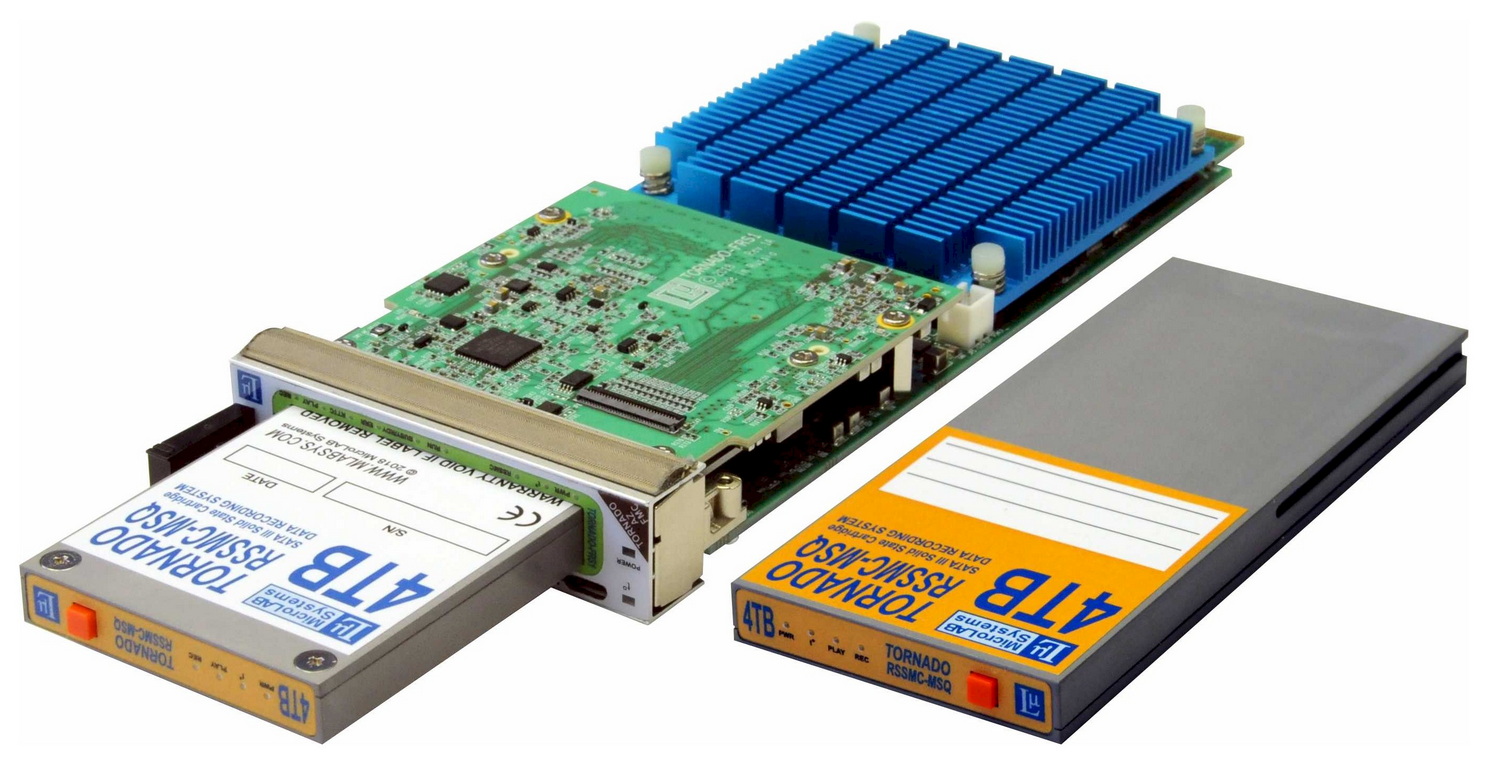

   AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе AMC-модуля TORNADO-AZ/FMC с установленным картриджем 4TB
AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе несущего AMC-модуля ПЛИС-ARM TORNADO-AZ/FMC с установленным картриджем 4TB
(нажмите чтобы увеличить)

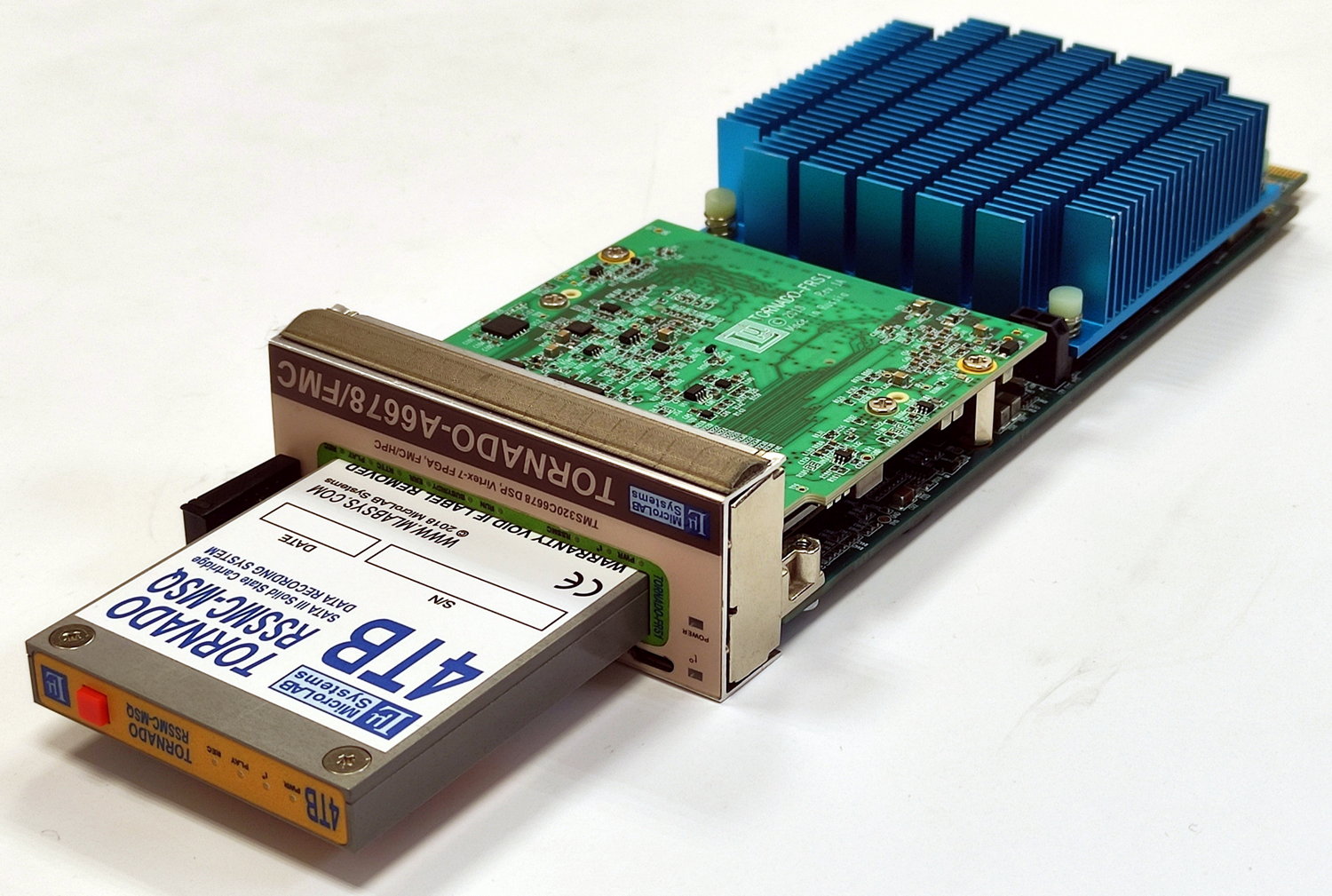

AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе AMC-модуля TORNADO-A6678/FMC с установленным картриджем 4TB
AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе несущего AMC-модуля ПЦОС-ПЛИС TORNADO-A6678/FMC с установленным картриджем 4TB
(нажмите чтобы увеличить)

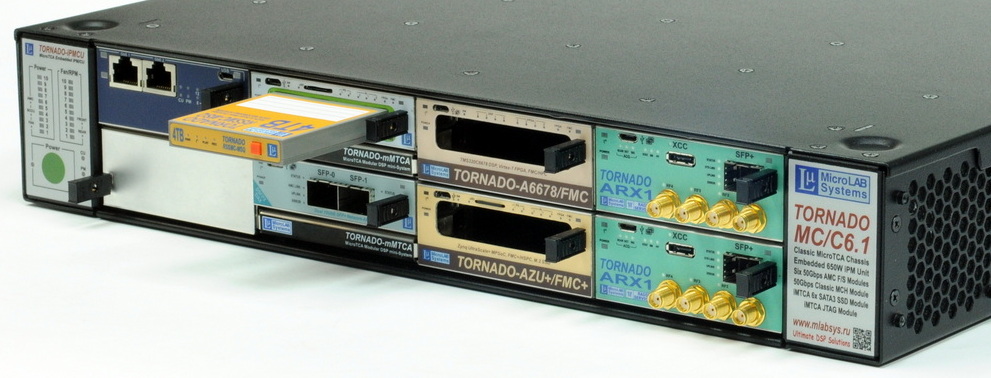

AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков с картриджем в шасси MicroTCA TORNADO-MC/C6.1
AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков с установленным картриджем в шасси MicroTCA TORNADO-MC/C6.1
(нажмите чтобы увеличить)

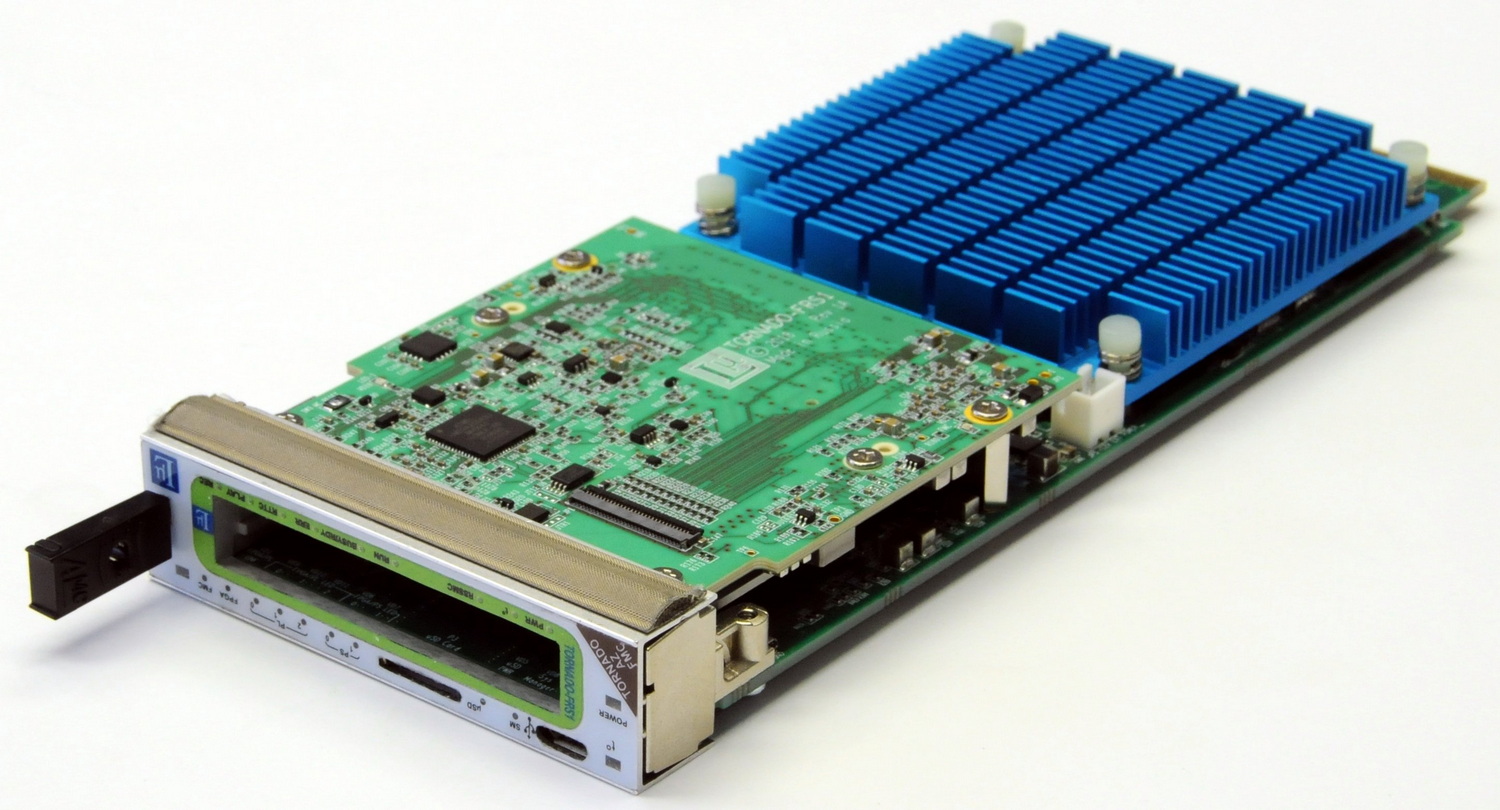

AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе AMC-модуля TORNADO-AZ/FMC без сменного картриджа
AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе несущего AMC-модуля TORNADO-AZ/FMC без сменного картриджа
(нажмите чтобы увеличить)

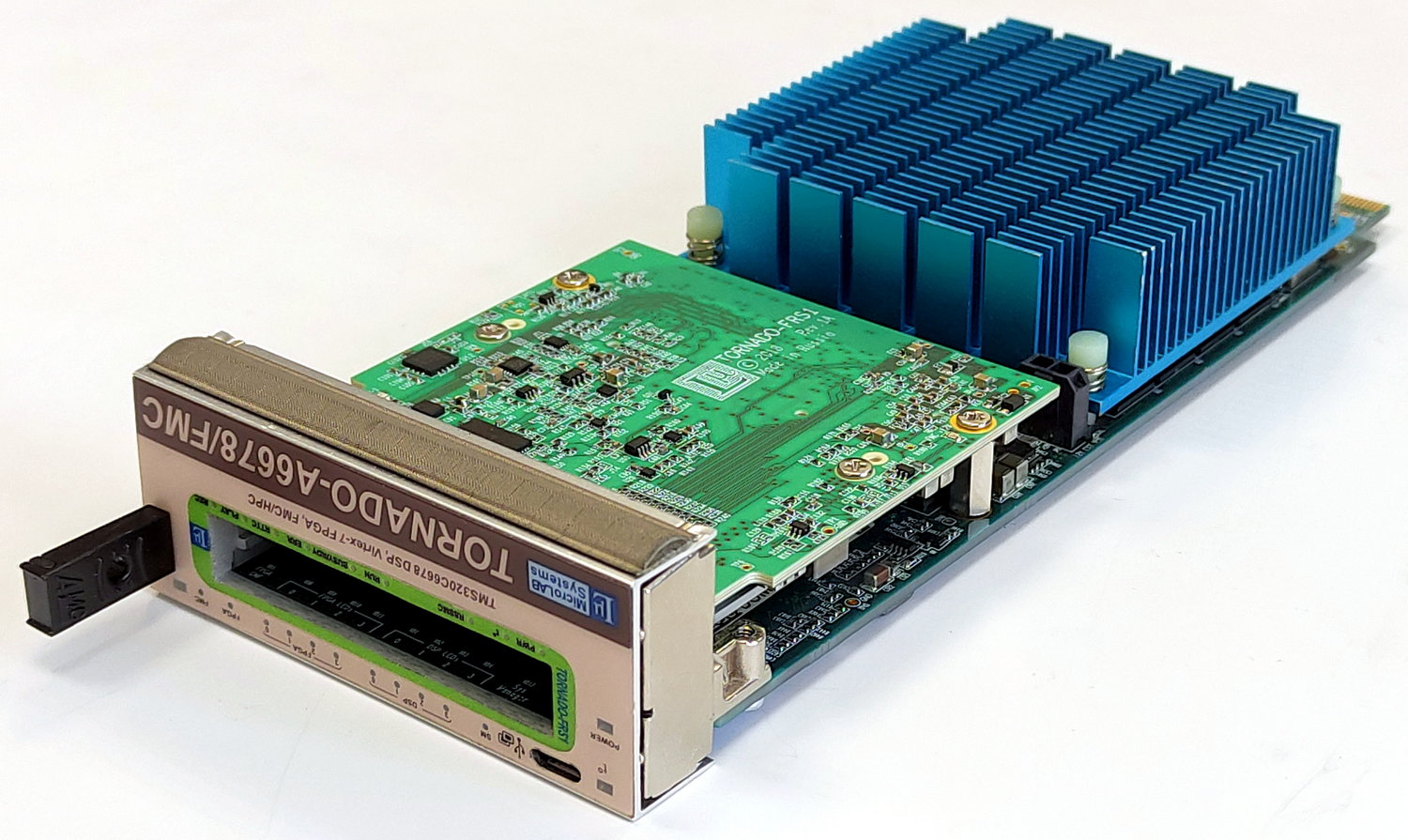

AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе AMC-модуля TORNADO-A6678/FMC без сменного картриджа
AMC-модуль TORNADO-ARS1 рекордера РЧ-сигналов и цифровых потоков на базе несущего AMC-модуля TORNADO-A6678/FMC без сменного картриджа
(нажмите чтобы увеличить)

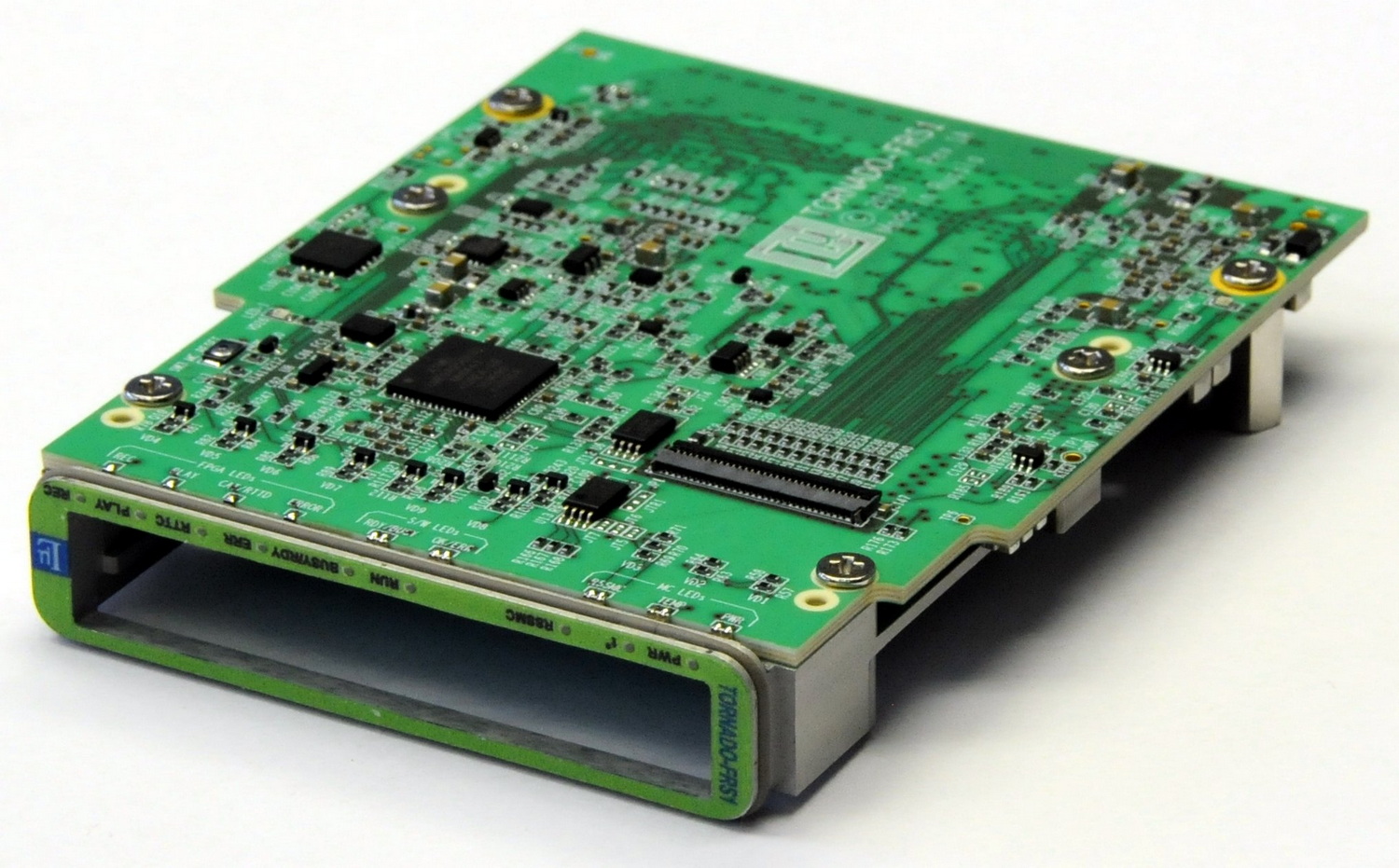

FMC-субмодуль T/FS-RS1 рекордеров РЧ-сигналов и цифровых потоков TORNADO-ARS1
FMC-субмодуль T/FS-RS1 рекордера РЧ-сигналов и цифровых потоков TORNADO-ARS1
(нажмите чтобы увеличить)

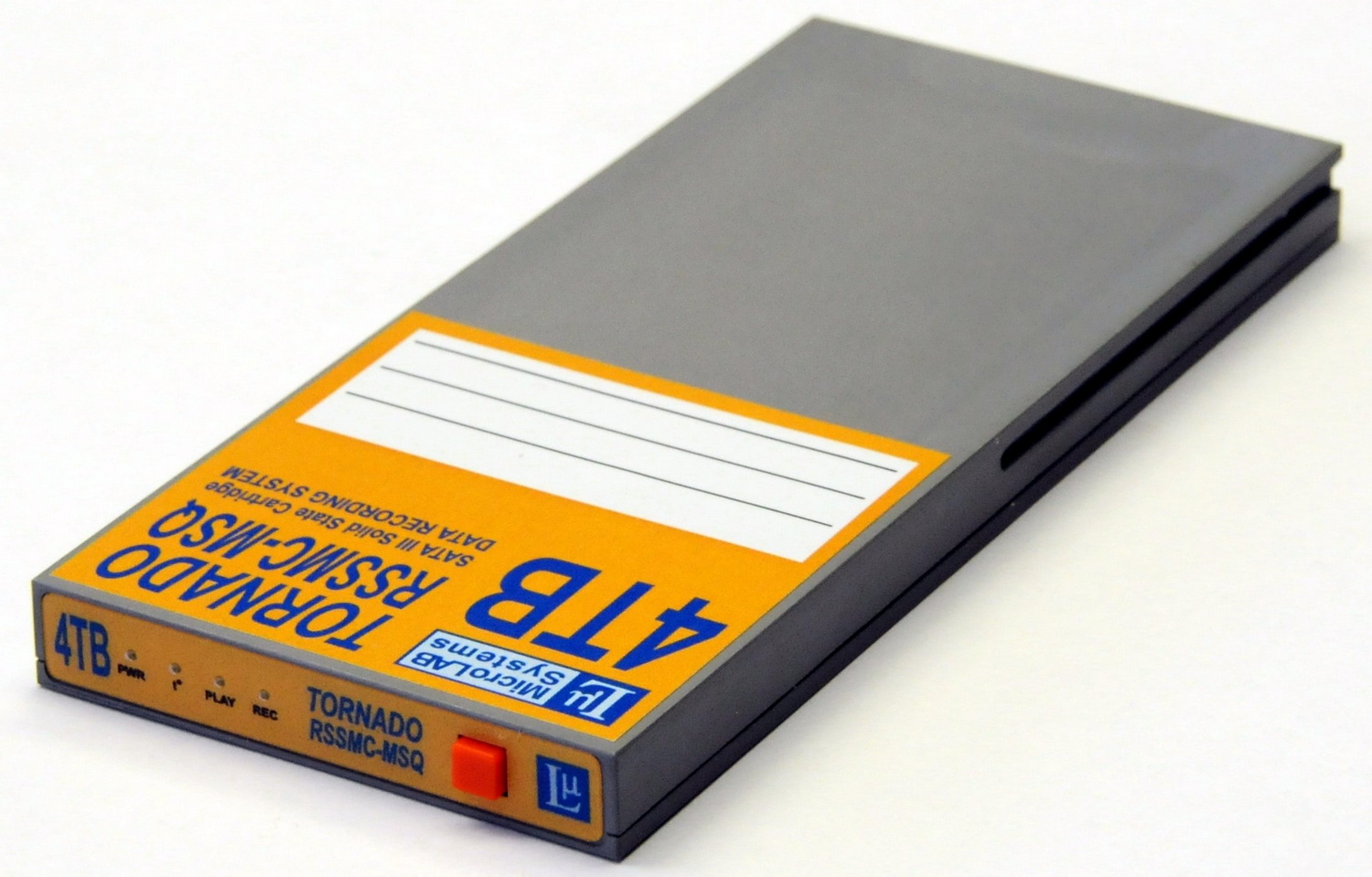

Сменный картридж для рекордеров РЧ-сигналов и цифровых потоков TORNADO-ARS1
Сменный картридж T/RSSMC-MSQ емкостью 4TB для рекордера РЧ-сигналов и цифровых потоков TORNADO-ARS1
(нажмите чтобы увеличить)

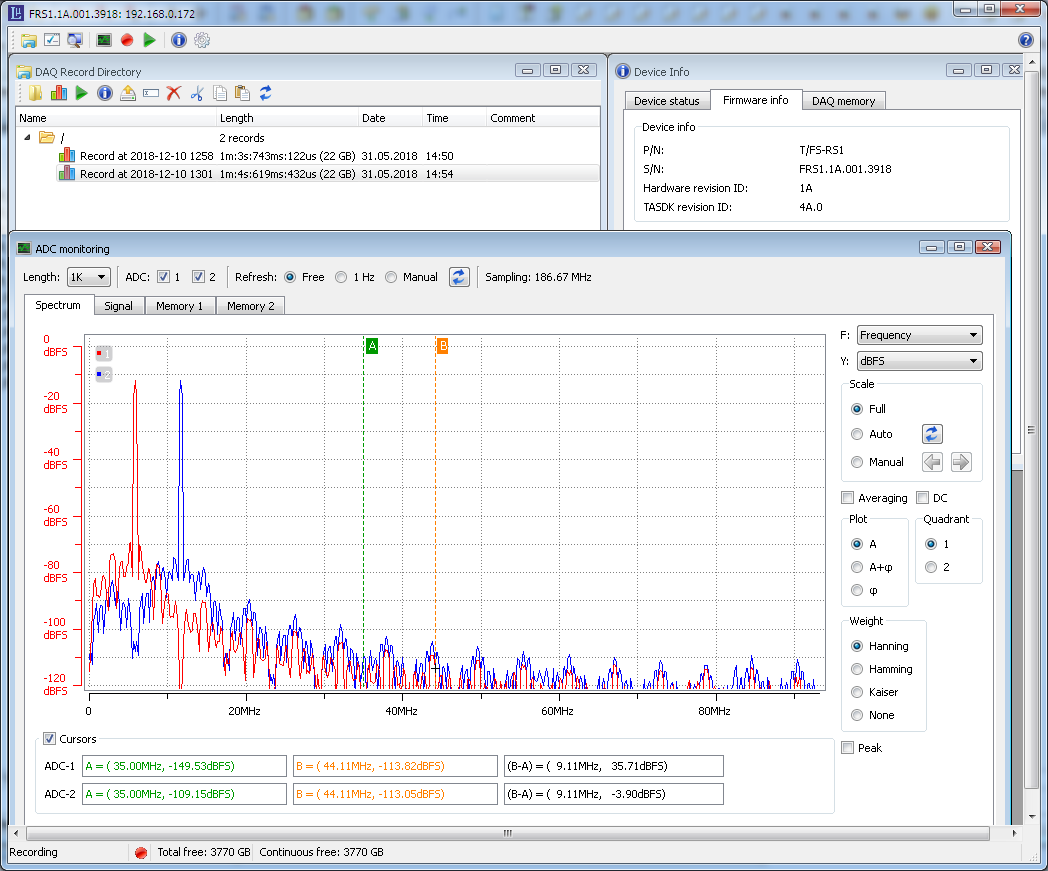

"Готовое заводское" ПО для рекордера РЧ-сигналов и цифровых потоков TORNADO-ARS1 Сменный картридж для рекордеров РЧ-сигналов и цифровых потоков TORNADO-ARS1
Готовое заводское ПО для рекордера РЧ-сигналов и цифровых потоков TORNADO-ARS1
(нажмите чтобы увеличить)



Информация для заказа

  TARS1/1A-TAZFMC/1B-XC7Z1002I/D1-F2-E512-M128-A01-SD-LD4-LI-FC-FB-SA-MS-TC
    AdvancedMC (AMC) модуль TORNADO-ARS1 rev.1A рекордера РЧ-сигналов и цифровых потоков на базе AMC-модуля TORNADO-AZ/FMC rev.1B (TAZFMC/1B), ПЛИС Xilinx Zynq-7000 XC7Z100-2FFG900I (XZ1002I), DDR3 память Zynq/PS 1GB (256Mx32) (D1), QSPI NOR FLASH память Zynq/PS 2Gb (256Mx8) (F2), I2C SEEPROM память Zynq/PS 512Kb (64Kx8) (E512), MRAM память Zynq/PS 1Mb (128Kx8) (M128), установлены 1GbE интерфейсы AMC портов 0 и 1 (A01), слот MicroSD на передней панели от Zynq/PS (SD), банк DDR3 памяти Zynq/PL 4GB (512Mx64) (LD4), внешний 8-битовый XGPIO от Zynq/PL (LI), FMC слот для FMC-субмодуля (FC), батарея блока декодирования «прошивок» Zynq/PL (FB), автономный режим (SA), средневысотный размер AMC-модуля (MS), коммерческий диапазон рабочих температур 0°С..+55°С (TC). В комплект входят в сборе AMC-модуль TORNADO-AZ/FMC rev.1B в указанной конфигурации, FMC-модуль T/FS-RS1 rev.1A, ПО.

  TARS1/1A-TAZFMC/1B-XC7Z0352E-D1-F2-E512-M128-A01-SD-LD2-LI-FC-FB-SA-MS-TC
    AdvancedMC (AMC) модуль TORNADO-ARS1 rev.1A рекордера РЧ-сигналов и цифровых потоков на базе AMC-модуля TORNADO-AZ/FMC rev.1B (TAZFMC/1B),  ПЛИС Xilinx Zynq-7000 XC7Z035-2FFG900E (XZ0352E), DDR3 память Zynq/PS 1GB (256Mx32) (D1), QSPI NOR FLASH память Zynq/PS 2Gb (256Mx8) (F2), I2C SEEPROM память Zynq/PS 512Kb (64Kx8) (E512), MRAM память Zynq/PS 1Mb (128Kx8) (M128), ), установлены 1GbE интерфейсы AMC портов 0 и 1 (A01), слот MicroSD на передней панели от Zynq/PS (SD), банк DDR3 памяти Zynq/PL 2GB (256Mx64) (LD2), внешний 8-битовый XGPIO от Zynq/PL (LI), FMC слот для FMC-субмодуля (FC), батарея блока декодирования «прошивок» Zynq/PL (FB), автономный режим (SA), средневысотный размер AMC-модуля (MS), коммерческий диапазон рабочих температур 0°С..+55°С (TC). В комплект входят в сборе AMC-модуль TORNADO-AZ/FMC rev.1B в указанной конфигурации, FMC-модуль T/FS-RS1 rev.1A, ПО.

  TARS1/1A-TA6678FMC/2B-X690T2C-1.4G-D4-F2-E512-M128-F1D4-F2D2-AS-FI-FC-FB-SA-FS-TC
    AdvancedMC (AMC) модуль TORNADO-ARS1 rev.1A рекордера РЧ-сигналов и цифровых потоков на базе AMC-модуля TORNADO-A6678/FMC rev.2B, ПЛИС Xilinx Virtex-7 XC7VX690T-2FFG1157С (X690T2С), частота ядер ПЦОС 1.4GHz (1.4G), DDR3-память ПЦОС 4GB (512Mx64) (D4), FLASH-память ПЦОС 2Gb (128Mx16) (F2), нестираемая MRAM-память ПЦОС 128KB (M128),  I2C SEEPROM-память ПЦОС 512Kb (64Kx8) (E512), банк #1 DDR3-памяти ПЛИС 4GB (512Mx64) (F1D4), банк #2 DDR3-памяти ПЛИС 2GB (512Mx32) (F2D2), программируемый синтезатор частоты RefClk/AUX для GTH-трансиверов ПЛИС для AMC портов 4-7/8-11 (для любых протоколов) (AS), порт внешнего ввода/вывода XGPIO ПЛИС (FI), интерфейс FMC-субмодуля (FC), батарея блока BBRAM (авторизации/дешифрации «прошивок») ПЛИС (FB), автономный режим (SA), полновысотный размер AMC-модуля (FS), коммерческий диапазон рабочих температур 0°С..+55°С (TC). В комплект входят в сборе AMC-модуль TORNADO-A6678/FMC rev.2B в указанной конфигурации, FMC-модуль T/FS-RS1 rev.1A, ПО.

  TARS1/1A-TA6678FMC/2B-X415T2C-1.25G-D2-F2-E512-M128-F1D2-F2D1-A100.000M-FI-FC-FB-SA-MS-TC
    AdvancedMC (AMC) модуль TORNADO-ARS1 rev.1A рекордера РЧ-сигналов и цифровых потоков на базе AMC-модуля TORNADO-A6678/FMC rev.2B, ПЛИС Xilinx Virtex-7 XC7VX415T-2FFG1157C (X415T2C), частота ядер ПЦОС 1.25GHz (1.25G), DDR3-память ПЦОС 2GB (256Mx64) (D2), FLASH-память ПЦОС 2Gb (128Mx16) (F2), нестираемая MRAM-память ПЦОС 128KB (M128),  I2C SEEPROM-память ПЦОС 512Kb (64Kx8) (E512), банк #1 DDR3-памяти ПЛИС 2GB (256Mx64) (F1D2), банк #2 DDR3-памяти ПЛИС 1GB (256Mx32) (F2D1), фиксированный генератор с частотой 100.000MHz RefClk/AUX для GTH-трансиверов ПЛИС для AMC портов 4-7/8-11 (протокол PCIe) (A100.000M), порт внешнего ввода/вывода XGPIO ПЛИС (FI), интерфейс FMC-субмодуля (FC), батарея блока BBRAM (авторизации/дешифрации «прошивок») ПЛИС (FB), автономный режим (SA), средневысотный размер AMC-модуля (MS), коммерческий диапазон рабочих температур 0°С..+55°С (TC). В комплект входят в сборе AMC-модуль TORNADO-A6678/FMC rev.2B в указанной конфигурации, FMC-модуль T/FS-RS1 rev.1A, ПО.

  TRSSMC/1A-MSQ-C8-TC
    Сменный картридж емкостью 8TB, SATA 3, коммерческий диапазон рабочих температур 0°С..+55°С .

  TRSSMC/1A-MSQ-C4-TC
    Сменный картридж емкостью 4TB, SATA 3, коммерческий диапазон рабочих температур 0°С..+55°С .
