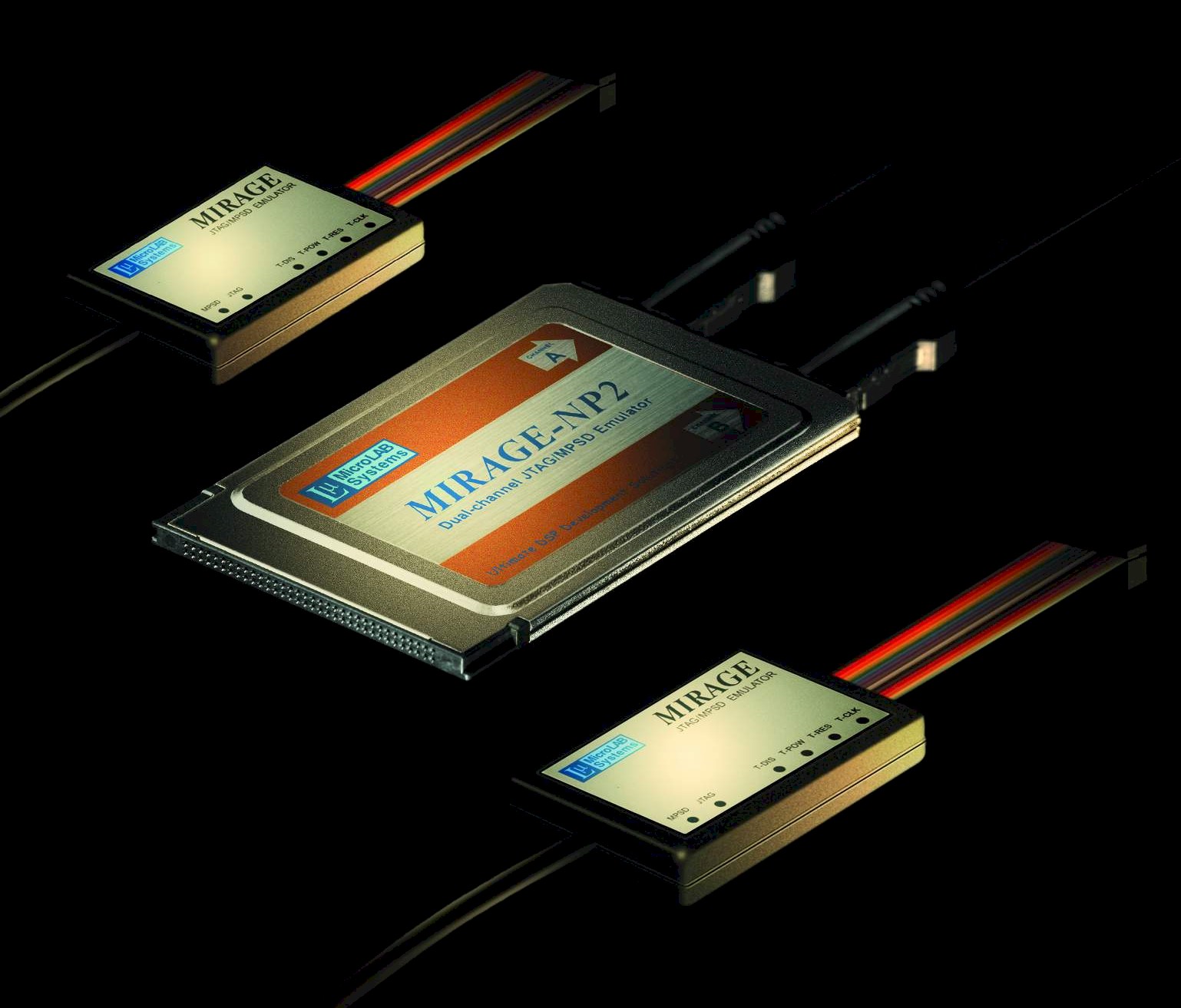

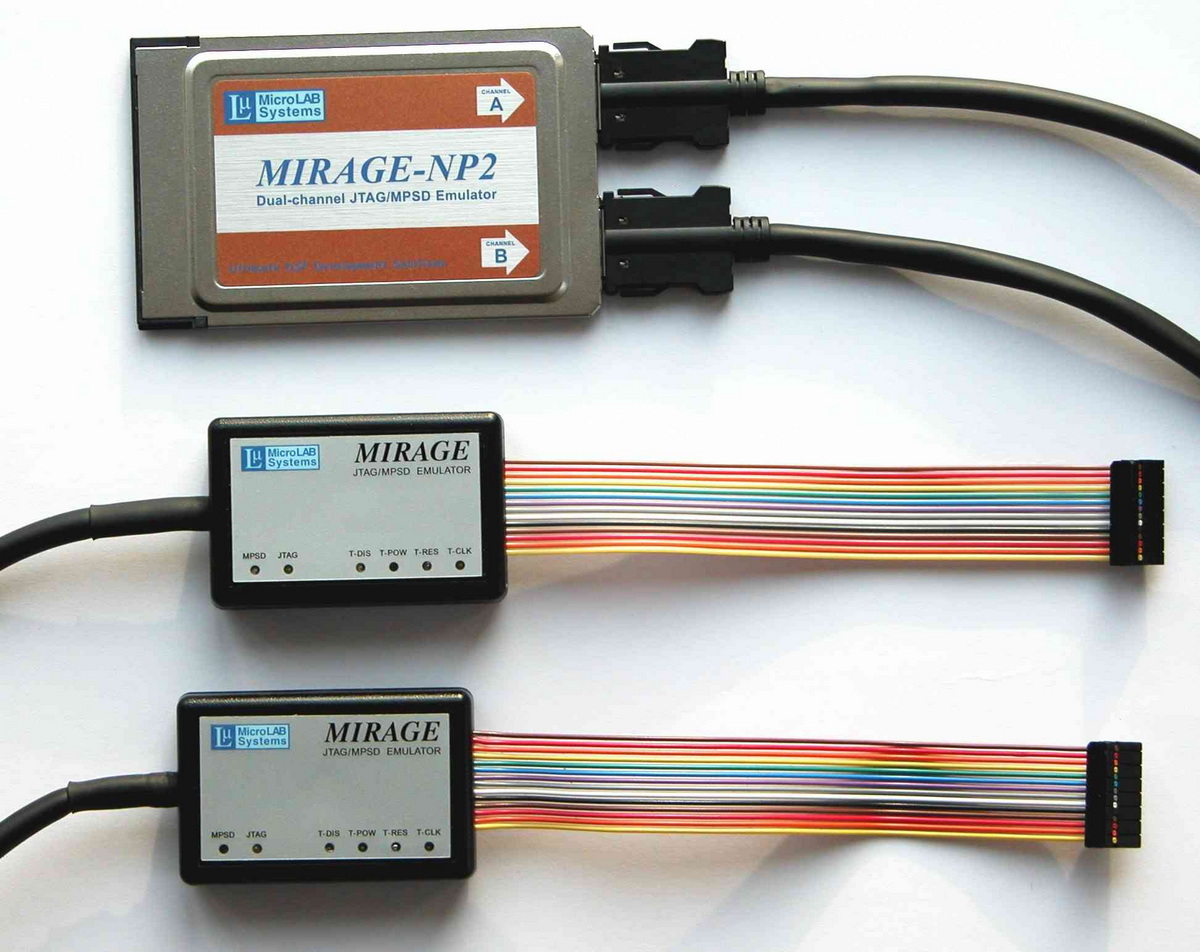

 Эмулятор MIRAGE-NC2/NP2 и два пода UniPod (нажмите чтобы увеличить)
|
|
|
ВНИМАНИЕ: Эмуляторы MIRAGE-NC2/NP2 были разработаны для установки с слоты PCMCIA CardBus/PC-card® ноутбуков, которые сейчас имеют ограниченное распространение. МикроЛАБ Системс рекомендует использовать эмуляторы MIRAGE-NE1, которые используют современныей и более скоростной слот ExpressCard® ноутбуков и также устанавливаются в настольные и промышленные ПК. Двухканальные эмуляторы MIRAGE-NC2 доступны для заказа. Эмуляторы MIRAGE-NP2 сняты с производства.
|
||
Общая информация
Эмуляторы MIRAGE-NC2 и MIRAGE-NP2 - это новое поколение эмуляторов и одновременно первые двухканальные универсальные JTAG/MPSD эмуляторы в конструктиве PCMCIA CardBus/PC-card® для ноутбуков и настольных/промышленных ПК, которые поддерживают все процессоры ЦОС TI TMS320, процессоры TI ARM и все отечественные процессоры ЦОС серии 1867ВЦ ("НИИЭТ", г.Воронеж).
Эмулятор MIRAGE-NC2 имеет 32-х битный хост интерфейс PCMCIA CardBus®, что обеспечивает в 10х раз большую скорость загрузки и отладки приложений чем известные USB- и Ethernet- эмуляторы и до 5х раз большую скорость чем все ISA-эмуляторы.
Являющиеся одними из лидеров в индустрии эмуляторов для процессоров ЦОС TI TMS320, эмуляторы серии MIRAGE-Nxx фирмы МикроЛАБ Системс явились первыми и до сих пор являются единственными в мире эмуляторами, которые включают сверхкомпактный и сверхлегкий двухстандартный JTAG/MPSD под UniPod (W53xH33xD14mm, вес 79г с кабелем) с ультра-гибким и легким соединительный кабелем длиной 2м между картой эмулятора и подом UniPod. Под UniPod позволяет иметь только один под для всех поколений процессоров ЦОС и TI ARM фирмы Texas Instruments и отечественных процессоров ЦОС с любым из отладочных интерфейсов JTAG или MPSD.
Эмуляторы серии MIRAGE-Nxx были первыми эмуляторами, которые интегрировали в себе функции эмуляторов и средства диагностики состояния отладочного интерфейса JTAG/MPSD в виде встроенного высокоточного измерителя питающего напряжения и частоты интерфейса JTAG/MPSD для полноценной диагностики отлаживаемого устройства.
Самый длинный в индустрии 2х-метровый соединительный кабель пода UniPod, "все-в-одном" поддержка интерфейсов JTAG/MPSD, работа в диапазоне уровней 0.5V..5V сигналов интерфейса JTAG/MPSD, программируемая частота 0.5MHz..30MHz интерфейса JTAG, быстрая передача данных RTDX, встроенные измерители напряжения и частоты JTAG/MPSD, сверх-компактный и сверх-легкий дизайн, а также простая Plug-and-Play установка делают эмуляторы серии MIRAGE-Nxx топовым "все-в-одном" и необходимым инструментарием для разработчиков программных и аппаратных средств ЦОС, используя мобильные и настольные ПК.
Эмуляторы MIRAGE-Nxx являются идеальным интсрументом для отладки современной компактной и легкой аппаратуры с низким питающим напряжением, которая требует гибких и легких кабелей подключения и ряда специфических требований к отладочной аппаратуре. Эмуляторы MIRAGE-Nxx позволяют организовать неограниченную по числу отладочных интерфейсов отладку мультипроцессорных систем путем установки необходимого числа эмуляторов в инструментальный ПК, что не позволюят делать старые эмуляторы с ISA-шиной.
Эмуляторы MIRAGE-Nxx поддерживаются средами TI Code Composer Studio и Code Composer.

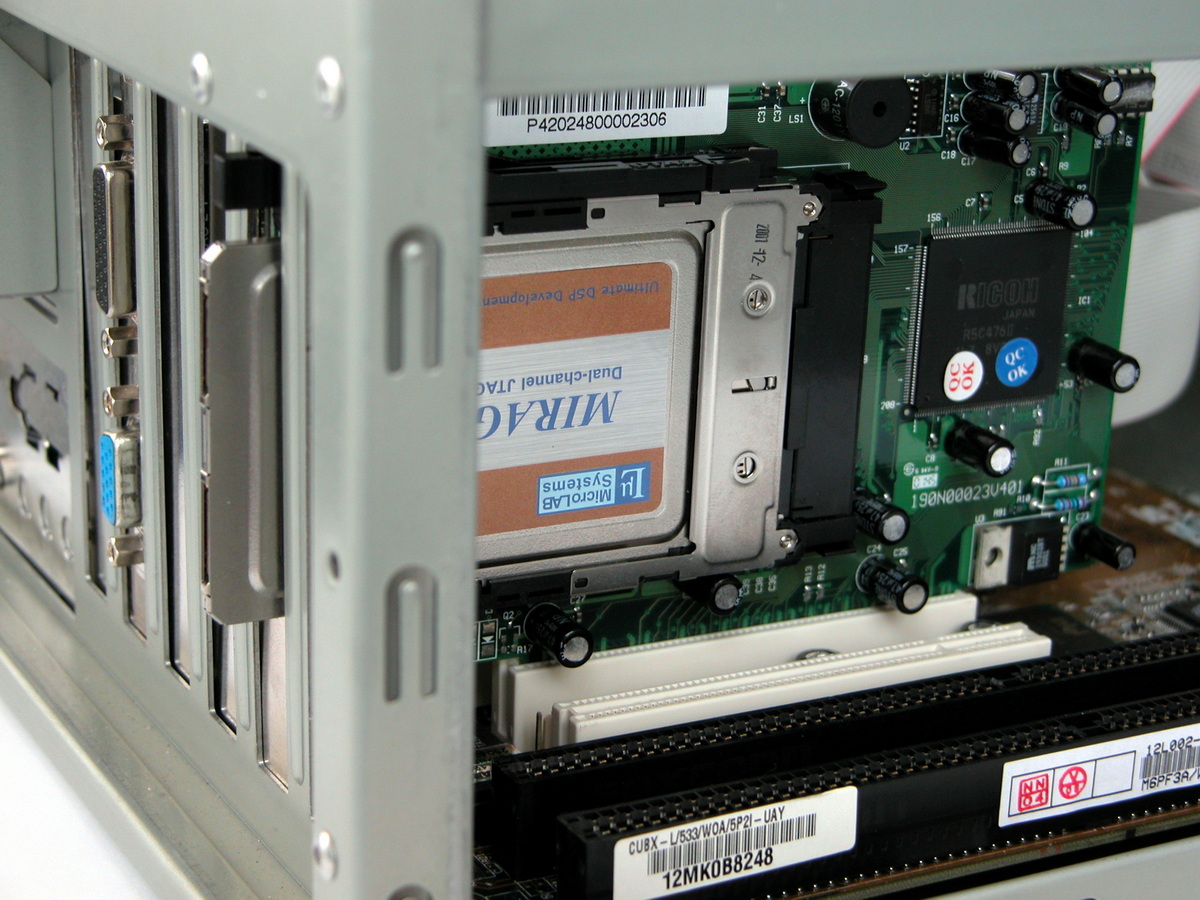

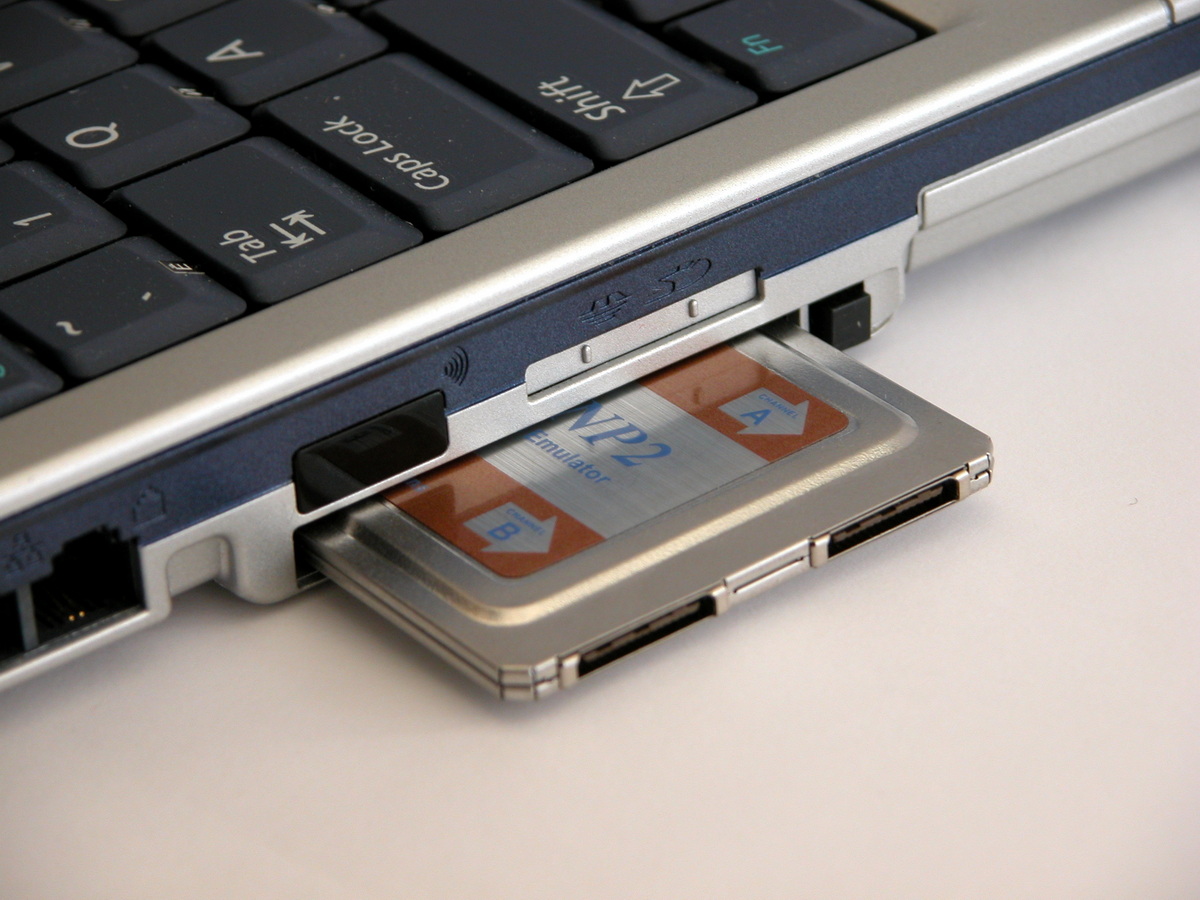

Эмуляторы MIRAGE-NC2/NP2 устанавливаются непосредственно в слот PCMCIA CardBus/PC-card® ноутбуков и также устанавливаются в шину PCI настольных и промышленных ПК с помощью адаптеров PCI-to-PCMCIA, которые доступны от многочисленных производителей.
Все эмуляторы MIRAGE-Nxx имеют пожизненую гарантию и полноценное техническое обслуживание с бесплатным апдейтом ПО.
Информация для заказа
|
MIRAGE-NC2/2UP |
Карта PCMCIA CardBus двухканального универсального JTAG/MPSD эмулятора с двумя JTAG/MPSD подами UniPods ('максимальная' конфигурация. Включает адаптер PCI-to-CardBus для установки в шину PCI настольного и индустриального ПК. | |
| MIRAGE-NC2/1UP | Карта PCMCIA CardBus двухканального универсального JTAG/MPSD эмулятора с одним JTAG/MPSD подом UniPods ('средняя' конфигурация. Включает адаптер PCI-to-CardBus для установки в шину PCI настольного и индустриального ПК. | |
| UniPod | JTAG/MPSD под UniPod. Используется как запасной под для эмуляторов MIRAGE-NE1 или как запасной или дополнительный под для эмуляторов MIRAGE-NC2 для апдейта 'средней' конфигурации MIRAGE-NC2/1UP до 'максимальной ' конфигурации MIRAGE-NC2/2UP. |
Рекламные и прикладные материалы
 |
Рекламный листок эмуляторов MIRAGE-NC2 | |
|
|
Рекламный листок эмуляторов MIRAGE-NP2 | |
|
Эмуляторы MIRAGE-NE1
и MIRAGE-NC2
были успешно проверены на совместимость с
отечественными процессорами ЦОС
серии 1867ВЦ
производства ОАО
"НИИЭТ" (г.Воронеж). Отчет читайте здесь: www.niiet.ru/news/microlab |
||
|
|
Презентация эмулятора MIRAGE-NP2 | |
|
|
Интервью П.Семенова (Ген.Директора фирмы "МикроЛАБ Системс", Россия) журналу 'Chip News' (№5, 2005): "MIRAGE-NP2 - новое поколение JTAG/MPSD эмуляторов фирмы МикроЛАБ Системс для процессоров ЦОС TMS320" | |
|
|
Новости в журнале 'Chip News' (№5, 2005): "MIRAGE-NP2 - новое поколение JTAG/MPSD эмуляторов фирмы МикроЛАБ Системс для процессоров ЦОС TMS320 для мобильных, офиснах и промышленных ПК" |
