  14.05.2015. Фирма МикроЛАБ Системс аннонсировала 3-ье поколение регистраторов РЧ-сигналов и высокоростных потоков данных TORNADO-RS1 Gen3 с новыми возможностями и в компактном корпусе 1U.




Общая информация (Gen3)

  • Модульная многоканальная система записи и воспроизведения РЧ-сигналов и высокоскоростных потоков большой длительности
  • Пропускная способность 8Gbps (1ГБ/с)
  • Запись данных на сменный картридж твердотельной памяти (SSMC) с быстрой "горячей" заменой
  • Архивирование данных на внешние накопители eSATA
  • Выбор источника записи и выхода воспризведения
  • Увеличение числа каналов записи/воспроизведения засчет уменьшения разрядности данных
  • Увеличение числа каналов путем объединения до 4х устройств в "виртуальный" многоканальный комплекс без потери разрядности данных
  • «Автономный» режим работы с программированием списка событий активации записи/воспроизведения по дате и времени

Особенности (Gen3)

  • Слот для сменного картриджа твердотельной памяти (SSMC) для данных  и служебной информации:
    • «Горячая» замена SSMC
    • SSMC емкостью 1ТБ, 4 ТБ и 8ТБ
    • SSMC 8TB позволяют записать выборку 8Gbps (2 канала, 250MГц 16бит) длительностью 2ч.20м
  • Два слота на задней панели для  модулей ввода-вывода аналоговых сигналов (АIOM):
    • Модуль АЦП: 2 канала 16-бит 250МГц с программируемыми входными усилителями
    • Модуль ЦАП: 2 канала 16-бит 250МГц
  • Два порта SFP+ 10Gbps+ на задней панели для ввода/вывода высокоскоростных потоков данных
  • Опциональные функции цифровой обработки сигналов:
    • Многоканальные DDC/DUC
    • Цифровые фильтры, детекторы уровня сигналов и др.
  • Программируемый высокостабильный и малошумящий генератор частоты выборки с высоким разрешением
  • Разъем для внешнего сигнала опорной частоты
  • Внешняя синхронизация и управление выборкой
  • Порт 1GbE RJ45 для внешнего управления от ПК
  • 2 порта eSATA для копирования данных между SSMC и внешними носителями
  • 2 COM-порта для коммуникации с GPS-приемниками, трэккерами событий, контроллерами антенн и др.
  • Светодиодные индикаторы состояния и режимов работы
  • Компактный рэк-корпус 1U 19” и малый вес (6кГ)

Управление и ПО (Gen3)

  • Дистанционное управление через IP-сеть и Internet
  • Интуитивно-понятный графический интерфейс оператора
  • Управление несколькими устройствами, объединенными в «виртуальный» многоканальный комплекс, и управление несколькими комплексами одновременно
  • Мониторинг входных и выходных сигналов в реальном времени во временной и частотной областях
  • Анализ сигналов из SSMC и ПК
  • Копирование данных между SSMC, ПК и внешними eSATA накопителями
  • Программирование автономного режима работы

Облаcти применения

  • Измерительные и лабораторные установки
  • Радиомониторинг
  • Телекоммуникация
  • Радиофизика и радиоастрономия



** Примечание

Фирма МикроЛАБ Системс готова модифицировать этот продукт в соответствии со специальными требованиями Заказчика. Свяжитесь с отделом продаж для уточнения деталей.


Рекордер ВЧ-сигналов и скоростных потоков TORNADO-RS1 Gen2 (нажмите чтобы увеличить)

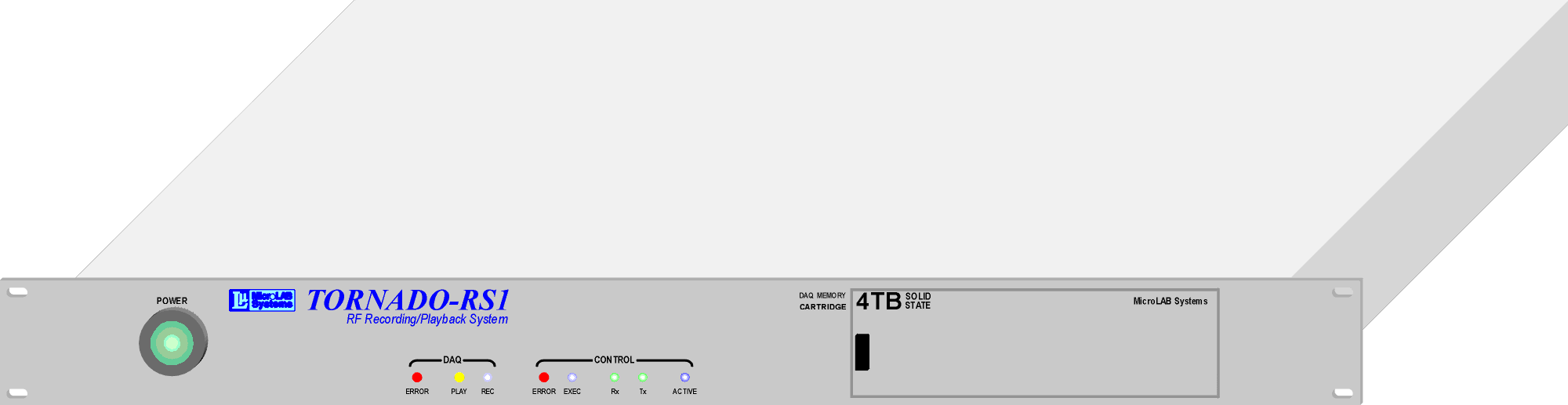

Рекордер РЧ-сигналов и скоростных потоков TORNADO-RS1 Gen3
(рисунок)
(нажмите чтобы увеличить)


Описание (Gen3)

TORNADO-RS1/Gen3это новое поколение многоканальных систем записи-воспроизведения РЧ-сигналов и высокоскоростных потоков большой длительности фирмы МикроЛАБ Системс.

TORNADO-RS1/Gen3 имеет модульную конструкцию и обеспечивает минимальное время готовности системы, высокую надежность хранения данных и функциональность работы, а также быстрое конфигурирование под конкретное приложение.

Наличие двух слотов для сменных модулей ввода-вывода аналоговых сигналов (AIOM) и двух слотов SFP+ 10Gbps+ позволяет записывать данные с различных источников и быстро переключаться между ними.

TORNADO-RS1/Gen3 допускает объединение до четырех систем в единый многоканальный комплекс  с аггрегативной пропускной способностью до 32Gbps и общей синхронизацией, причем ПО «видит» такой комплекс как одну виртуальную многоканальную систему.

Запись входных РЧ-сигналов или данных производится в энергонезависимую твердотельную память большого объема, выполненную в виде компактного сменного картриджа (SSMC). SSMC устанавливается в слот на передней панели и поддерживает функцию «горячей» замены, что минимизирует как время готовности системы, так и потерю данных при длительных экспериментах.

Функция «автономного» режима TORNADO-RS1/Gen3 позволяет записывать и воспроизводить сигналы/данные без участия оператора в соответствии с заранее введенным им списком событий активации записи или воспроизведения данных по дате и времени. При этом для каждого события задаются длительность процессов записи или воспроизведения и все конфигурационные параметры системы и каналов обработки сигнала. Запись производится либо до исчерпания всего списка событий, или до переполнения картриджа SSMC. Результаты обработки событий записываются в журнал для последующего анализа.

TORNADO-RS1/Gen3 позволяет опционально добавлять цифровую обработку входного сигнала (ЦОС) в реальном времени до его записи в память SSMC. Такими функциями ЦОС, например, могут быть вычисление спектра  входного сигнала и определение активности по полосам частот, а также демодуляция и декодирование сигнала, которые понижают скорость выходного потока и позволяют записывать значительно более длинные выборки сигналов и осуществлять многоканальную запись.

TORNADO-RS1/Gen3 имеет компактный рэковый корпус 1U 19”, малый вес и является идеальным инструментом для мобильных и стационарных систем радиомониторинга, радиофизики, телекоммуникации, а также измерительных и лабораторных установок.



Технические характеристики (Gen3)

Ввод-вывод сигналов
  • 2х слота для аналоговых модулей ввода/вывода
  • Диапазон частот выборки сигнала 5МГц..250МГц
  • Максимальная скорость непрерывной записи-воспроизведения данных в SSMC - 1ГБ/сек (8 Gbps), что соответствует различным комбинациям входных данных:
    • 2 канала АЦП/ЦАП 16-бит 250МГц
    • 4 канала АЦП/ЦАП 8-бит 250МГц
    • 4 канала АЦП/ЦАП 16-бит 125МГц
    • разрядность выборок АЦП/ЦАП: 2, 4, 8, 16 бит
  • 2х порта  SFP+ 10Gbps+ для ввода/вывода потоковых данных
  • Разъемы для внешней частоты выборки и сигналов синхронизации управления выборкой
  • Разъем для внешней опорной частоты
Запись и хранение данных
  • слот для картриджей памяти данных SSMC
  • Емкость картриджей SSMC: 1ТБ, 4ТБ, 8ТБ
  • Максимальное время непрерывной записи-воспроизведения (для SSMC емкостью 8 TB):
    • 4ч. 40мин. для 1 канала, 16-бит, 250 МГц
    • 2ч. 20мин. для 2х каналов, 16-бит, 250 МГц
    • 2ч. 20мин. для 4х каналов, 8-бит, 250 МГц
    • 9ч. 20мин. для 2х каналов, 4-бита, 250 МГц
    • 6ч. 30мин. для 1 канала, 16-бит, 186.66 МГц
    • 15мин. для 2х каналов, 16-бит, 186.66 МГц
    • 9ч. 20мин. для 1 канала, 16-бит, 125 МГц
    • 4ч. 40мин. для 2[ каналов, 16-бит, 125 МГц
Внешние интерфейсы управления и обмена данными
  • 1GbE RJ45 порт для удаленного контроля через  IP-сеть с помощью ПК
  • 2х порта eSATA III для копирования данных на внешние накопители и обратно
  • 2х  порта COM/RS232C для коммуникации с внешними устройствами
  • интерфейс объединения нескольких систем
Питание, габариты, вес
  • Напряжение питания: 90VAC..240VAC (автобывор)
  • Потребляемая мощность: 75Вт (макс)
  • Габариты: 19" 1U (W483 х H43 х D340 мм)
  • Вес: 6.4кГ (с установленным картриджем SSMC 4ТБ и двумя модулями АЦП)



Рекламные и прикладные материалы

  Рекламный листок для TORNADO-RS1 Gen3
