Общая информация

  • Первый и уникальный на мировом рынке супер-высокопроизводительный AMC-модуль одиночной ширины с мультиядерным ПЦОС, ПЛИС высокой плотности и FMC-сайтом для модульных систем ЦОС стандарта MicroTCA® и AdvancedTCA® и автономных приложений !
  • Установка в шасси MicroTCA и несущие платы AdvancedTCA
  • FMC-сайт для мезанинного FMC-субмодуля для адаптации внешнего ввода/вывода (АЦП, ЦАП, SFP+, QSFP+, RF, SDR, и др.) к приложению пользователя
  • Высокоскоростная передача данных реального времени между AMC-модулями внутри шасси MicroTCA через AMC-интерфейс с применением протоколов 10GbE, 40GbE, Serial RapidIO и PCIe
  • Высокоскоростная многоканальная коммуникация ПЦОС-ПЛИС
  • Удаленное управление от ПК и Android® устройств и управляющая коммуникация между AMC-модулями внутри шасси MicroTCA через интерфейсы 1GbE
  • Унифицированное ПО TASDK® для быстрой разработки приложений и системного управления
  • Соответствие спецификациям PICMG® 3.0 Rev.3.0, MicroTCA.0 R1.0, AMC.0 R2.0, IPMI v1.5, и VITA® 57.1
  • Автономная работа от внешнего источника +12V без шасси MicroTCA для встраивания в аппаратуру пользователя

Особенности

  • 8-ми ядерный ПЦОС Texas Instruments TMS320C6678 (1.25GHz 320GMAC, 160GFLOPS)
  • ПЛИС Xilinx Virtex-7 (XC7VX330T, XC7VX415T, XC7VX690T)
  • FMC HPC интерфейс VITA 57.1 для FMC-субмодуля (160 I/O, 8x GBT)
  • Магистральные AMC-порты 4-7 и 8-11 Fabric-D/E/F/G  стандартов 4x 10GbE, 10GBASE-BX4 (XAUI), 40GBASE-CX4, 4x Serial RapidIO (39.4Gbps), и 4x PCIe (32Gbps) от ПЛИС
  • Управляющие  AMC-порты 0-1 Fabric-A 1GbE от ПЦОС
  • Коммуникация ПЦОС-ПЛИС через порты 4х Serial RapidIO (20Gbps), параллельный интерфейс EMIF16 и GPIO/прерывания ПЦОС
  • 8GB DDR3 память ПЦОС
  • 1Gb NOR FLASH память ПЦОС для загрузчика, системного монитора, приложений ПЦОС и "прошивок" ПЛИС
  • Нестираемая высокоскоростная 128KB MRAM память ПЦОС для "критических" данных и надежной работы приложений
  • Аппаратная и программная защита записи FLASH и MRAM
  • Внешние банки DDR3 памяти ПЛИС x64 (8GB) и x32 (4GB)
  • UART-интерфейсы ПЦОС и MMC-контролера для внешнего мониторинга и управления модулем
  • Управляемые от ПЦОС и ПЛИС светодиоды на лицевой панели модуля для пользовательских приложений
  • Светодиоды состояния AMC-модуля на лицевой панели
  • JTAG-разъемы для ПЦОС, ПЛИС и FMC-модуля
  • MMC-контроллер на базе MMC-ядра TAMMC® фирмы МикроЛАБ Системс с мониторингом всех источников питания и температур AMC-модуля и индикацией состояния для его надежной работы и защиты
  • Средневысотный (M/S) или полновысотный (F/S) конструктив AMC-модуля одиночной ширины

Средства проектирования

  • JTAG эмуляторы MIRAGE-NE1/NC2 фирмы МикроЛАБ Системс и среда TI Code Composer Studio для компиляции и отладки приложений ПЦОС
  • Среда Xilinx ISE/Vivado для компиляции и отладки "прошивок" ПЛИС
  • Среда ПО TASDK® для AMC-модулей TORNADO-Axxx для разработки приложений ПЦОС и управляющих приложений для ПК (Windows, Linux) и устройств на базе Android®
  • Демо-проекты ПЦОС и ПЛИС для тестирования AMC-модуля и основы для разработки приложений пользователя

Облаcти применения

  • многоканальные системы связи
  • многоканальный цифровой радиоприем и мониторинг
  • распределенные и автономные системы ЦОС
  • многоканальная обработка видеосигнала
  • интеллектуальное видеонаблюдение
  • радиолокация и астрофизика
  • измерительные и промышленные системы
  • медицинские системы

** Примечания

1.  Наряду с AMC-модулями ЦОС, для построения систем ЦОС стандарта PICMG® MicroTCA® необходимы базовые инфраструктурные компоненты MicroTCA (шасси, контроллеры/коммутаторы MCH и источники питания). МикроЛАБ Системс рекомендует и поставляет отлично зарекомендовавшие себя базовые инфраструктурные компоненты MicroTCA фирмы N.A.T. GmbH (Германия). МикроЛАБ Системс является официальным дистрибьютором N.A.T. GmbH в РФ.

2.  Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии со специальными требованиями Заказчика. Свяжитесь с отделом продаж для уточнения деталей.

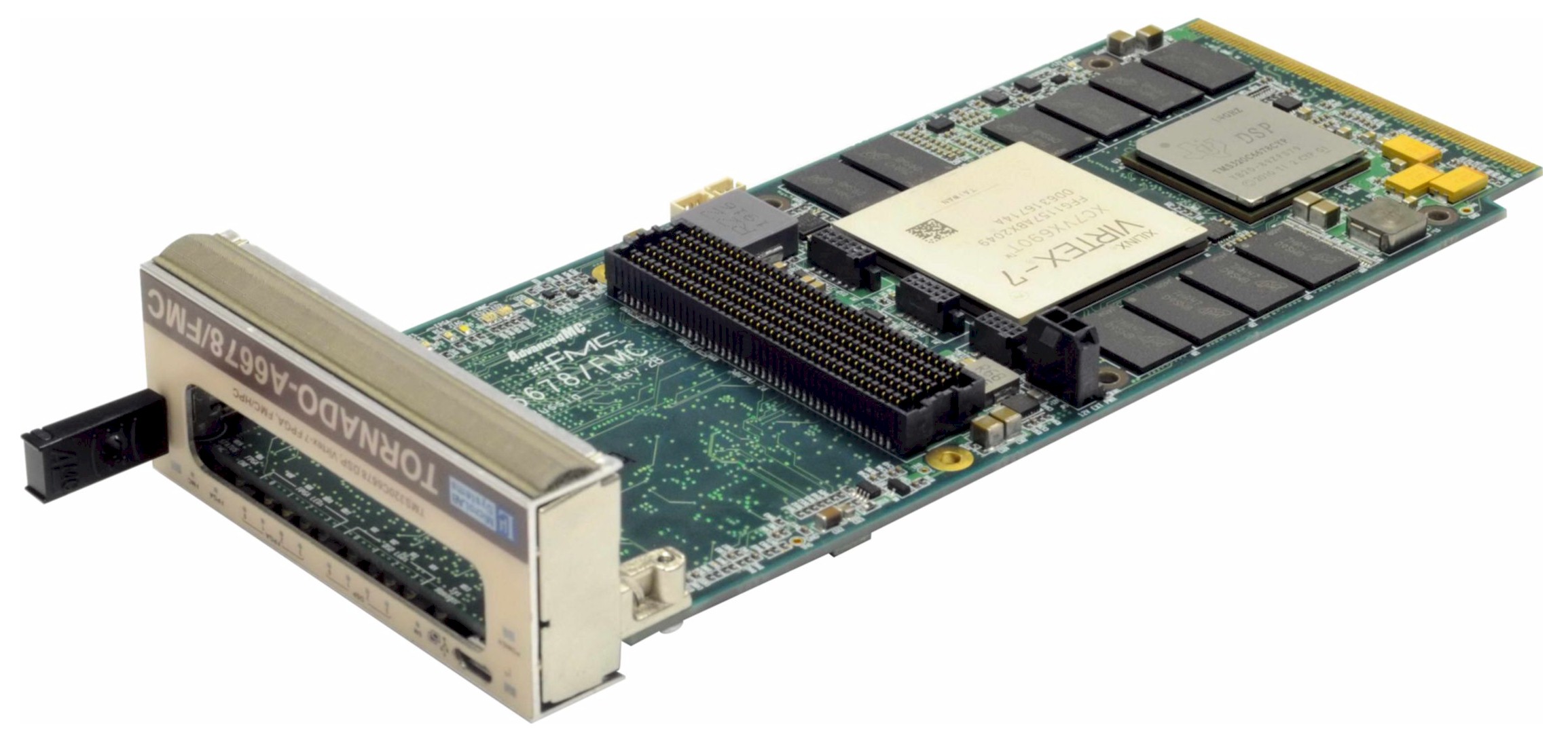

AMC-модуль TORNADO-A6678/FMC® (M/S) (нажмите чтобы увеличить)
AMC-модуль TORNADO-A6678/FMC® (M/S)
(нажмите чтобы увеличить)

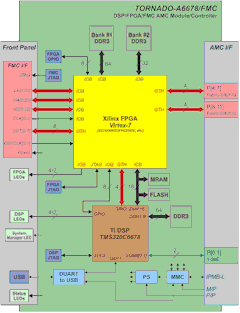

Блок-схема AMC-модуля TORNADO-A6678/FMC (нажмите чтобы увеличить)
Блок-схема AMC-модуля TORNADO-A6678/FMC®
(нажмите чтобы увеличить)



Модульная мини-система ЦОС  TORNADO-mMTCA® с M/S AMC-модулем TORNADO-A6678/FMC®, мезанинным A/D FMC-модулем,  и AMC-модулем T/AX-DSFPX с 10GbE SFP+ сетевыми интерфейсами в 2-х слотовом мини-шасси MicroTCA® с пассивной кросс-панелью (нажмите чтобы увеличить)
Модульная мини-система ЦОС  TORNADO-mMTCA® с M/S AMC-модулем TORNADO-A6678/FMC®, мезанинным A/D FMC-модулем, и AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
(нажмите чтобы увеличить)


Модульная система радиоприема с ЦОС TORNADO-RxMTCA® с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U шасси MicroTCA® NATIVE-C1
Модульная с
истема радиомониторинга с ЦОС TORNADO-RxMTCA®  с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
(нажмите чтобы увеличить)

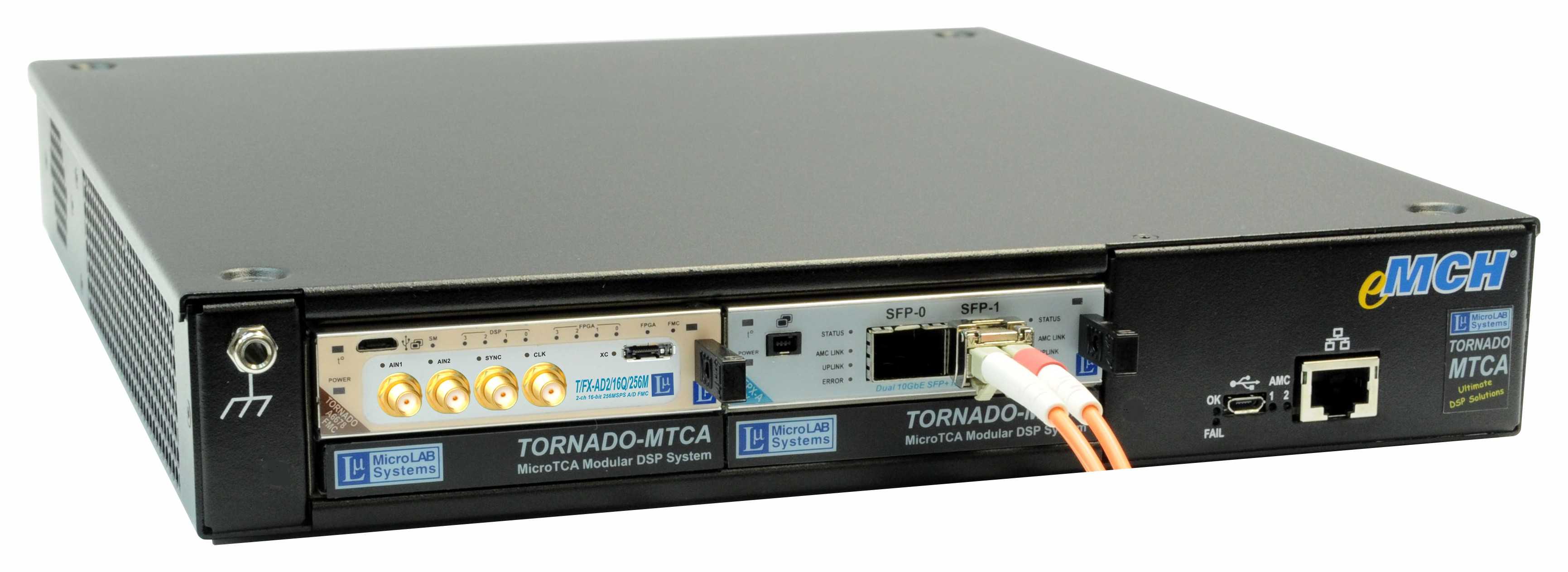

Мини-система радиоприема с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® NATIVE-mini
Модульная мини-система радиомониторинга с ЦОС TORNADO-RxmMTCA®  с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
(нажмите чтобы увеличить)



Технические характеристики (TORNADO-A6678/FMC® rev.1B)

Процессор ЦОС (ПЦОС)

  • Texas Instruments TMS320C6678 с плавающей запятой, 8 ядер, частота 1.25 GHz (320GMAC/160GFLOPS).
  • Внешняя DDR3 память: 128M/256M/512M/1Gx64 (1GB/2GB/4GB/8GB) 1333MTPS (указывается при заказе).
  • Внешняя FLASH память 64Mx16 (1Gb) с аппаратной/программной защитой записи, нестираемая 128RB MRAM память с программной защитой записи (опционально), и I2C SEEPROM память 64Кx8 (512Kb) (опционально).
  • Интерфейсы 4x 5Gbps Serial Rapid I/O (подключены к ПЛИС).
  • Интерфейсы 2x 1GbE SGMII (подключены к AMC-портам 0, 1).
  • Интерфейс 115kBaud UART (выведен на лицевую панель через USB порт).
  • Интерфейс EMIF-16 16D/24A (используется для доступа к FLASH, доступа в ресурсы ПЛИС в соответствии с проектом пользователя, и т.п.).
  • Режимы загрузки (Bootmodes): None/Debug, EMIF/FLASH, Ethernet.
  • Порт отладки: TI JTAG (14-pin, LVTTL 3V) через адаптерный кабель.

ПЛИС

  • Xilinx Virtex-7: XC7VX330T-[2/3]FFG1157[C/E/I], XC7VX415T-[2/3]FFG1157[C/E/I], XC7VX690T-[2/3]FFG1157[C/E/I].
    Опции выбора типа ПЛИС, индекса скорости ПЛИС ([
    -2/-3]) и температурного диапазона ПЛИС ([C/E/I]).
  • Два внешних банка DDR3-памяти (опционально):
    • Банк #1: 128M/256M/512M/1Gx64 (1GB/2GB/4GB/8GB)
    • Банк #2: 128M/256M/512M/1Gx32 (512MB/1GB/2GB/4GB)
  • Внешний 8-ми битный ввод/вывод FPGA GPIO[0:7] (LVTTL 3.3v, нагрузочная способность 8мА) с индивидуальным управлением IN/OUT от ПЛИС.
  • Режимы загрузки «прошивок» ПЛИС: из приложений ПЦОС; JTAG.
  • Порт отладки: Xilinx JTAG (14-pin, LVTTL 3V) через адаптерный кабель.
  • Батарея блока авторизации загружаемых «прошивок» ПЛИС (опционально). Замена пользователем каждые 5 лет.

Интерфейс FMC-субмодуля

  • Соответствие спецификации VITA® 57.1-2008.
  • Размер FMC-модуля: одиночная ширина.
  • "Стэкинг": 10мм (стандартный), 8.5мм (опционально).
  • Тип интерфейса FMC-субмодуля: HPC, LPC.
  • Конфигурационный/информационный интерфейс SEEPROM FMC-субмодуля: I2C (3.3V).
  • Число линий ввода/вывода: 160 (LA[0:33], HA[0:23], HB[0:21]).
  • Число линий синхронизации ввода/вывода: 4 (CLK_M2C[0:3]).
  • Уровни сигналов ввода/вывода LA/HA/HB и синхронизации CLK_M2C: 1.2V, 1.5V, 1.8V (устанавливается автоматически при активации FMC-субмодуля).
  • Число приемопередатчиков: 8 (GBT[0:7]).
  • Число линий опорной частоты приемопередатчиков: 2 (GBTCLK_M2C[0:1]).
  • Максимальная скорость приемопередатчиков: 10.3Gbps (для ПЛИС с индексом скорости [-2]), 12.5Gbps (для ПЛИС с индексом скорости [-3]).
  • Порт отладки: JTAG (10-pin, LVTTL 3V) через адаптерный кабель.
  • Максимальные токи потребления FMC-модуля: 1A@+12v, 3A@+3.3V, 4A@Vadj, 50mA@+3.3V_AUX.
  • Максимальные токи потребления платы AMC-модуля для выходных напряжений FMC-субмодуля: 0.3A@VIO_B_M2C, 1mA@VREF_A_M2C, 1mA@VREF_B_M2C.

Передняя панель модуля

  • «Окно» для лицевой панели FMC-субмодуля.
  • Светодиоды с управлением от ПЦОС: 4 (двухцветные: Red/Green, Orange/Green, Green/Yellow, Red/Yellow).
  • Светодиоды с управлением от ПЛИС: 4 (двухцветные и трехцветный: Red/Green, Orange/Green, Green/Yellow, Yellow/Green/Blue).
  • Светодиоды AMC-интерфейса: BLUE LED, AMC LED1 (функция "Power", Red/Green), AMC LED2 (функция "tº", Yellow/Green).
  • Светодиод состояния системного загрузчика/менеджера ПЦОС (Yellow/Green/Blue).
  • Светодиод состояния загрузки «прошивки» ПЛИС (Red/Green).
  • Светодиод состояния FMC-субмодуля (Red/Green/Blue).
  • Micro-USB порт для подключения к UART-портам ПЦОС (115kBaud) и MMC-контроллера (115kBaud).

AMC интерфейсы

  • Соответствие спецификациям PICMG® AMC.0 R2.0, MicroTCA.0 R1.0.
  • ПЛИС: AMC порты 4-7 и 8-11 Fabric-D/E/F/G (AMC.2 10GbE/40GbE, AMC.4 Serial Rapid IO, AMC.1 PCIe).
  • ПЦОС: AMC порты 0, 1 Fabric-A (AMC.2 1GbE).
  • MMC: IPMB-L порт.
  • Питание: +12V P/P, +3.3V M/P.

MMC-контроллер управления AMC-модулем (AMC Module Management Controller)

  • Firmware на базе высокоскоростного MMC-ядра TAMMC® фирмы МикроЛАБ Системс.
  • Соответствие спецификациям AMC.0 R2.0, MicroTCA.0 R1.0, IPMI 1.5, PICMG® 3.0 Rev.3.0, VITA® 57.1-2008.
  • Скоростной многоканальный мониторинг первичного питания и всех вторичных источников питания.
  • Многоточечный мониторинг температуры платы, ПЦОС и ПЛИС.
  • Активация и мониторинг состояния FMC-субмодуля.
  • Индикация состояния источников питания и текущей температуры AMC-модуля и состояния FMC-субмодуля светодиодами на передней панели и на плате.
  • Внешнее управление и мониторинг с консоли MMC/UART 115kbaud.

Габариты и вес

  • Габариты  (указывается при заказе):
    • AMC-модуль одиночной ширины средневысотный (M/S) (181 х 74 х 19 мм) (по умолчанию)
    • AMC-модуль одиночной ширины полновысотный (F/S) (181 х 74 х 29 мм) (опционально)
  • Вес: 0.35кг

Потребление и температурный диапазон

  • Питание AMC +12V P/P или внешнее питание +12V для автономной работы:
    • без FMC-модуля: +12V @ 2.5A (typ) (30W), 4A (max) (48W)
    • при установленном FMC-субмодуле с максимальным потреблением: +12V @ 3.4A (typ) (41W), 4.9A (max) (59W)
  • AMC M/P: +3.3V @50mA (typ)
  • Рабочая температура (среды) с принудительным охдаждением 50CFM: 0ºC…+5C.
  • Температура хранения (среды): -40ºC...+80ºC.



Информация для заказа

  TA6678FMC1B/X415T2C/1.25G/D2/F1/E512/M128/F1D2/F2D1/FC/FB/SA/MS
    AMC-модуль TORNADO-A6678/FMC rev.1B,  ПЛИС Xilinx Virtex-7 XC7VX415T-2FFG1157C (X415T2C), частота ядер ПЦОС 1.25GHz (1.25G), DDR3-память ПЦОС 2GB (256Mx64) (D2), FLASH-память ПЦОС 1Gb (64Mx16) (F1), нестираемая MRAM-память ПЦОС 128KB (M128),  I2C SEEPROM-память ПЦОС 512Kb (64Kx8) (E512), банк #1 DDR3-памяти ПЛИС 2GB (256Mx64) (F1D2), банк #2 DDR3-памяти ПЛИС 1GB (256Mx32) (F2D1), интерфейс FMC-субмодуля (FC), батарея блока авторизации «прошивок» ПЛИС (FB), автономный режим (SA), средневысотный размер AMC-модуля (MS), стандартный 10мм FMC-"стэкинг".

  TA6678FMC1B/X690T3E/1.25G/D4/F1/E512/M128/F1D4/F2D2/FC/FB/SA/MS
    AMC-модуль TORNADO-A6678/FMC rev.1B,  ПЛИС Xilinx Virtex-7 XC7VX690T-3FFG1157E (X690T3E), частота ядер ПЦОС 1.25GHz (1.25G), DDR3-память ПЦОС 4GB (512Mx64) (D4), FLASH-память ПЦОС 1Gb (64Mx16) (F1), нестираемая MRAM-память ПЦОС 128KB (M128),  I2C SEEPROM-память ПЦОС 512Kb (64Kx8) (E512), банк #1 DDR3-памяти ПЛИС 4GB (512Mx64) (F1D4), банк #2 DDR3-памяти ПЛИС 2GB (512Mx32) (F2D2), интерфейс FMC-субмодуля (FC), батарея блока авторизации «прошивок» ПЛИС (FB), автономный режим (SA), средневысотный размер AMC-модуля (MS), стандартный 10мм FMC-"стэкинг".
