  TORNADO-A6678®
AMC-модуль/контроллер с ПЦОС TMS320C6678 и ПЛИС Xilinx Virtex-7

view English version

Домашняя

Новости

Продукция

Цены

Публикации

Поддержка

О Кампании

Контакты

Оглавление

Вакансии





Texas InstrumentsFreescale Power PC Processors
PICMG Open Modular Computing Standards
PICMG Advance Mezzanine Card (AMC) Specification
PICMG MicroTCA Specification





Общая информация

  • Супер-высокопроизводительный AMC-модуль с ПЦОС и ПЛИС для систем ЦОС MicroTCA® и AdvancedTCA® и автономных приложений
  • 8-ми ядерный процессор ЦОС (ПЦОС) Texas Instruments TMS320C6678 (1.25GHz 320GMAC, 160GFLOPS) и ПЛИС Xilinx Virtex-7 (XC7VX330T, XC7VX415T, XC7VX690T)
  • Высокоскоростные AMC-интерфейсы (10GbE, 40GbE, 1GbE, Serial RapidIO, PCIe) и внешний порт 10Gbps+ SFP+
  • Соответствие спецификациям PICMG® 3.0 Rev.3.0, MicroTCA.0 R1.0, AMC.0 R2.0 и IPMI v1.5
  • Установка в шасси MicroTCA® и модули AdvancedTCA®
  • Работа в автономном режиме и встраивание в аппаратуру пользователя

Особенности

  • AMC Fabric-D/E/F/G Fat Pipe порты #4..7 и #8..11 стандартов 10GBASE-BX4 (XAUI), 40GbE (4x 10GbE), 4x 5Gbps Serial RapidIO и 4x 5Gbps PCIe от ПЛИС, и интерфейс Fabric-A порт #0 1GE SGMII от ПЦОС
  • Коммуникация ПЦОС и ПЛИС через 4-х канальный интерфейс Serial RapidIO (4x 5Gbps)
  • 10Gbps+ SFP+ порт для внешнего ввода/вывода
  • 8GB DDR3-память ПЦОС
  • 1Gb FLASH-память ПЦОС для загрузчика, монитора, прикладного ПО и прошивок ПЛИС
  • Локальная шина EMIF16 (30MWPS) ПЦОС для доступа в ПЛИС, FLASH и локальные ресурсы на плате
  • Внешние интерфейсы 1GbE RJ45 и COM/RS232C 115kBaud ПЦОС для управления модулем
  • Управляемые от ПЛИС и ПЦОС светодиоды на лицевой панели модуля для индикации состояния пользовательских приложений
  • Опциональный разъем XDEBUG на лицевой панели модуля для подключения JTAG эмуляторов ПЦОС/ПЛИС и консолей
  • MMC-контроллер на базе MMC-ядра TAMMC® фирмы МикроЛАБ Системс
  • Многоканальный скоростной мониторинг питания и температуры для надежной работы и защиты модуля
  • Автономная работа от внешнего источника +12В с внешней коммуникацией через интерфейсы 10GbPS+ SFP+, 1GbE RJ45 и COM/RS232C
  • Поставка в средневысотном (M/S) и полновысотном (F/S) конструктивах

Средства проектирования

  • JTAG эмуляторы MIRAGE-NE1/NC2 фирмы МикроЛАБ Системс и среда TI Code Composer Studio для компиляции и отладки приложений ПЦОС
  • Среда Xilinx ISE/Vivado для компиляции и отладки "прошивок" ПЛИС
  • Среда ПО TASDK® для AMC-модулей TORNADO-Axxx для разработки приложений ПЦОС и управляющих приложений для ПК (Windows, Linux) и устройств на базе Android®
  • Демо-проекты ПЦОС и ПЛИС для тестирования AMC-модуля и как основы для разработки приложений пользователя

Облаcти применения

  • многоканальная обработка видеосигнала
  • многоканальный цифровой радиоприем и мониторинг
  • системы связи
  • радиолокация и астрофизика
  • многоканальные измерительные системы
  • промышленные системы

** Примечания

1.  Наряду с AMC-модулями ЦОС, для построения систем ЦОС стандарта PICMG® MicroTCA® необходимы базовые инфраструктурные компоненты MicroTCA (шасси, контроллеры/коммутаторы MCH и источники питания). МикроЛАБ Системс рекомендует и поставляет отлично зарекомендовавшие себя базовые инфраструктурные компоненты MicroTCA фирмы N.A.T. GmbH (Германия). МикроЛАБ Системс является официальным дистрибьютором N.A.T. GmbH в РФ.

2.  Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии со специальными требованиями Заказчика. Свяжитесь с отделом продаж для уточнения деталей.

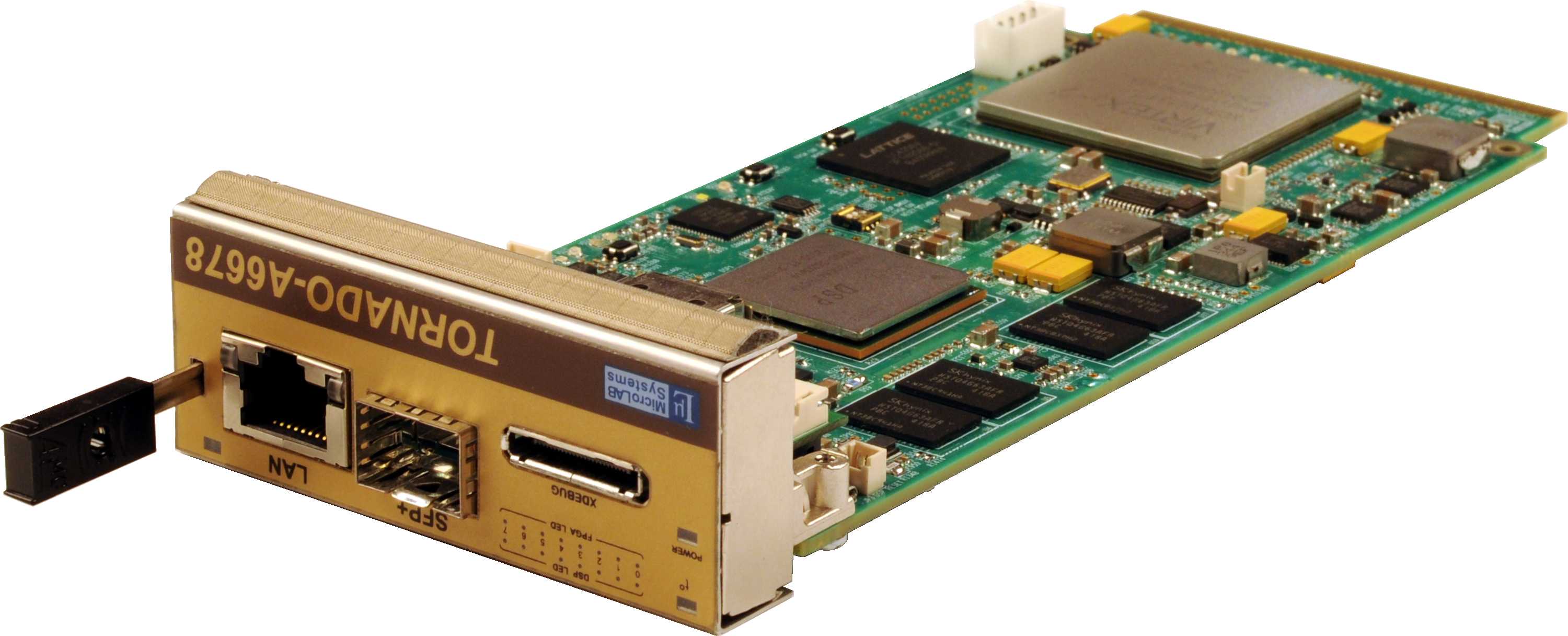

  F/S AMC-модуль TORNADO-A6678 с процессором ЦОС TI TMS320C6678 и ПРИС Xilinx Virtex-7 (нажмите чтобы увеличить)
Полноразмерный (F/S) AMC-модуль TORNADO-A6678®
(нажмите чтобы увеличить)


M/S AMC-модуль TORNADO-A6678® (нажмите чтобы увеличить)
Среднеразмерный (M/S) AMC-модуль TORNADO-A6678®
(нажмите чтобы увеличить)

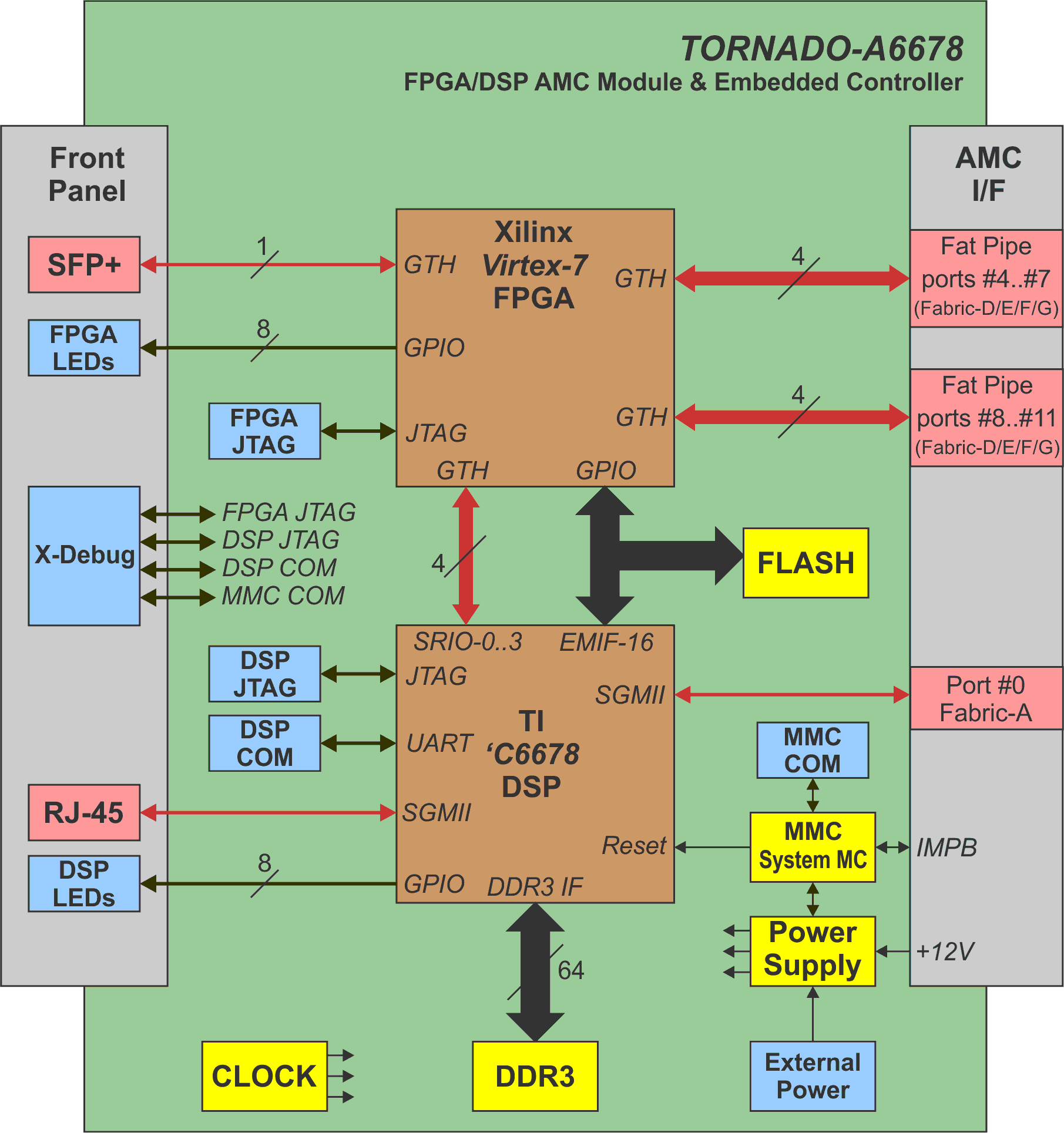

Блок-схема AMC-модуля TORNADO-A6678 (нажмите чтобы увеличить)
Блок-схема AMC-модуля TORNADO-A6678®
(нажмите чтобы увеличить)

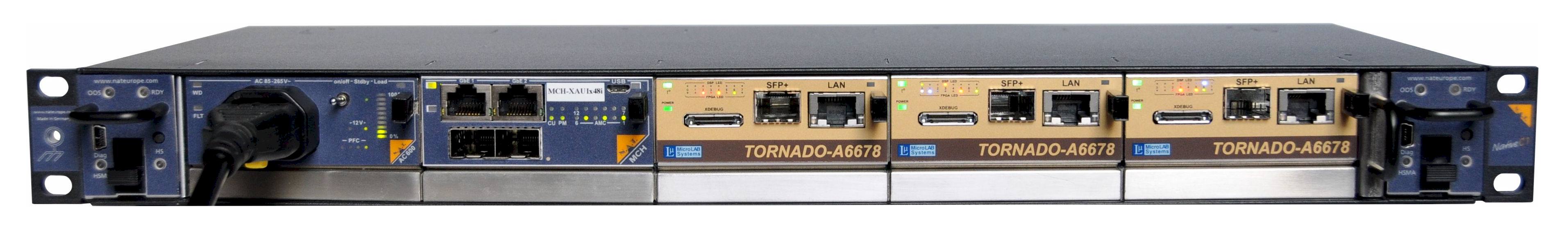

Компактная Модульная система ЦОС  TORNADO-MTCA® с тремя F/S AMC-модулями TORNADO-A6678® в 19" 1U  6-ти слотовом шасси MicroTCA® с  коммутатором 10GbE кросс-панели (нажмите чтобы увеличить)
Компактная модульная система ЦОС  TORNADO-MTCA® с тремя F/S AMC-модулями TORNADO-A6678® на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
(нажмите чтобы увеличить)


Модульная система радиоприема с ЦОС TORNADO-RxMTCA® с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U шасси MicroTCA® NATIVE-C1
Компактная модульная с
истема радиомониторинга с ЦОС TORNADO-RxMTCA®  с двумя AMC-модулями радиопроцессора TORNADO-ARX1®, M/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678®  и сетевым AMC-модулями T/AX-DSFPX и на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
(нажмите чтобы увеличить)



Компактная Модульная система ЦОС  TORNADO-MTCA® с четырьмя F/S AMC-модулями TORNADO-A6678® и двумя сетевыми AMC-модулями T/AX-DSFPX в 19" 1U  6-ти слотовом шасси MicroTCA® с коммутатором 10GbE кросс-панели (нажмите чтобы увеличить)
Компактная модульная система ЦОС  TORNADO-MTCA® с четырьмя F/S AMC-модулями TORNADO-A6678® и двумя сетевыми AMC-модулями T/AX-DSFPX на базе 19" 1U  6-ти слотового шасси MicroTCA® с коммутатором 10GbE кросс-панели
(нажмите чтобы увеличить)


Мини-система радиоприема с ЦОС TORNADO-RxmMTCA® с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® NATIVE-mini
Модульная мини-система радиомониторинга с ЦОС TORNADO-RxmMTCA®  с AMC-модулем радиопроцессора TORNADO-ARX1® и F/S AMC-модулем ЦОС/ПЛИС TORNADO-A6678® на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
(нажмите чтобы увеличить)


Модульная мини-система ЦОС  TORNADO-mMTCA® с F/S AMC-модулем TORNADO-A6678® и сетевым AMC-модулем T/AX-DSFPX в 2-х слотовом мини-шасси MicroTCA® с пассивной кросс-панелью (нажмите чтобы увеличить)
Модульная мини-система ЦОС  TORNADO-mMTCA® с F/S AMC-модулем TORNADO-A6678® и сетевым AMC-модулем T/AX-DSFPX на базе 2-х слотового мини-шасси MicroTCA® с пассивной кросс-панелью
(нажмите чтобы увеличить)

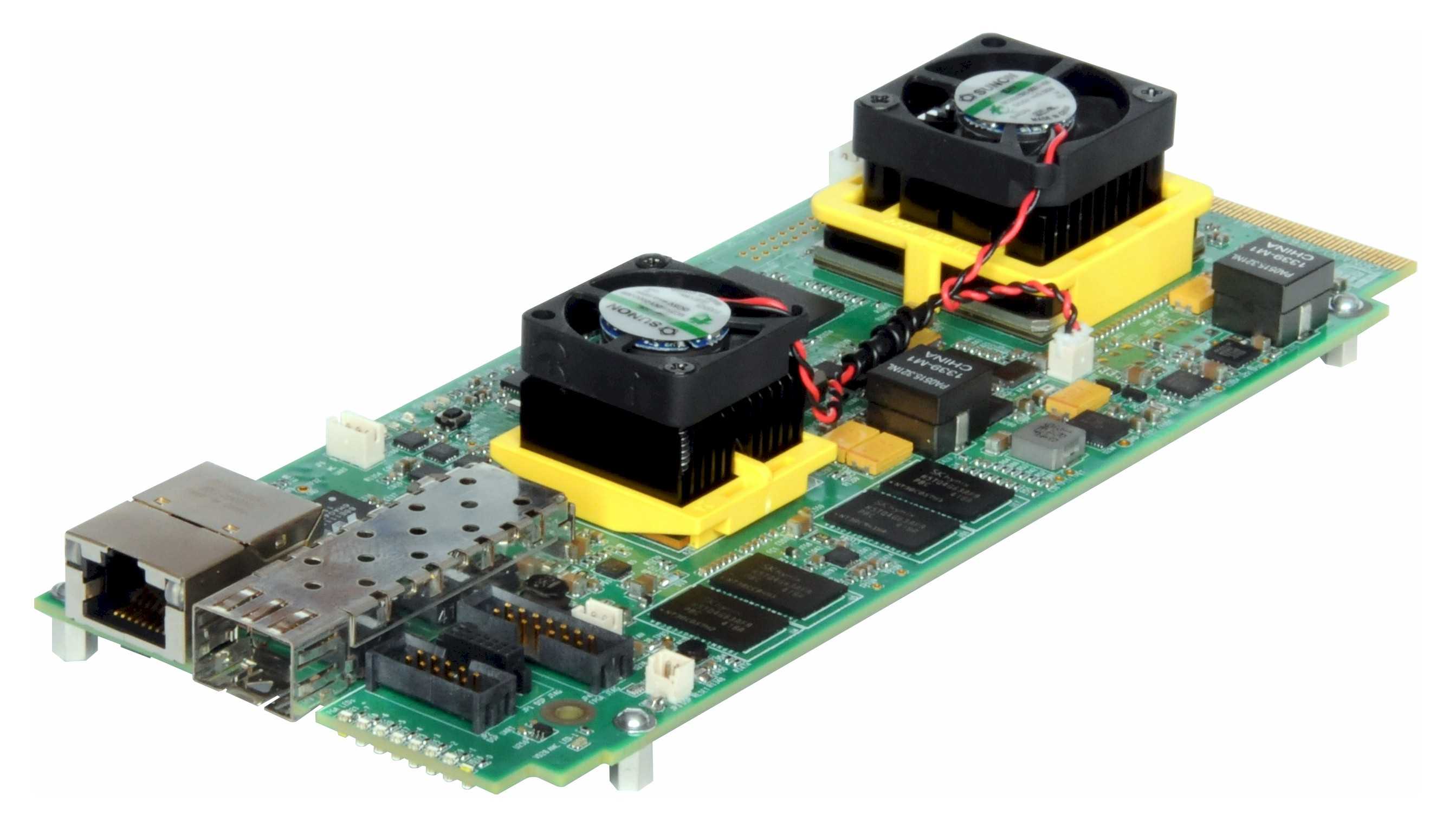

AMC-модуль TORNADO-A6678 в качестве  автономного контроллера (без передней панели и с вентиляторами) (нажмите чтобы увеличить)
AMC-модуль TORNADO-A6678® в качестве автономного контроллера
(нажмите чтобы увеличить)


Технические характеристики (TORNADO-A6678® rev.1B)

Процессор ЦОС (ПЦОС)

  • Texas Instruments TMS320C6678 с плавающей запятой, 8 ядер, частота 1.25 GHz (320GMAC/160GFLOPS)
  • Внешняя DDR3 память 1GB/2GB/4GB/8GB 1333MTPS (указывается при заказе)
  • Внешняя FLASH память 1Gb (64Mx16)
  • Интерфейсы 4x 5Gbps Serial Rapid I/O (подключены к ПЛИС)
  • Интерфейсы 2x 1GbE SGMII (подключены к AMC-интерфейсу и порту 1GbE RJ45)
  • Интерфейс COM/RS232C 115kBaud UART (выведен на лицевую панель)
  • Интерфейс I2C (используется для коммуникации с ресурсами на плате, недоступен для приложений пользователя)
  • Интерфейс EMIF-16 16D/24A (используется для доступа к FLASH, конфигурирования ПЛИС, доступа в ресурсы ПЛИС в соответствии с проектом пользователя, конфигурирования внешнийх прерываний ПЦОС)
  • Режимы загрузки (Bootmodes): None/Debug, EMIF/FLASH
  • Порт отладки: JTAG (14-pin, LVTTL 3V-5V)

ПЛИС

  • Xilinx Virtex-7 XC7VX330T-2FFG1157C, XC7VX415T-2FFG1157C, XC7VX690T-2FFG1157C (тип указывается при заказе)
  • Порт отладки: JTAG (14-pin, LVTTL 2.5V-5V)

Передняя панель модуля

  • Порт 1GbE RJ45 (от ПЦОС)
  • Порт 10Gbps+ SFP+ (от ПЛИС)
  • Светодиоды с управлением от ПЛИС: 8
  • Светодиоды с управлением от ПЦОС: 8
  • Светодиоды AMC-интерфейса: BLUE LED, Red/Green AMC LED1 (Power), Yellow/Green AMC LED2 (tº)
  • Опциональный разъем XDEBUG на лицевой панели и адаптерный кабель  (указываются при заказе) для отладки приложений ПЦОС и разработки кода ПЛИС при закрытом шасси MicroTCA или модуле AdvancedTCA
    • JTAG интерфейс ПЦОС (LVTTL 3V-5V) и кнопка ‘RESET’ ПЦОС
    • JTAG интерфейс ПЛИС (LVTTL 2.5V-5V)
    • 115kBaud COM/RS232C порт ПЦОС для управления загрузчиком
    • 115kBaud COM/RS232C порт MMC для мониторинга модуля

AMC интерфейсы

  • Соответствие спецификациям PICMG® AMC.0 R2.0, MicroTCA.0 R1.0.
  • ПЛИС: AMC Fabric-D/E/F/G порты 4-7 и 8-11 (AMC.2 10GbE/40GbE, AMC.4 Serial Rapid IO, AMC.1 PCIe)
  • ПЦОС: AMC-порт 0 Fabric-A (AMC.2 1GbE)
  • MMC: IPMB-L порт

MMC контроллер (AMC module management controller)

  • ПО на базе MMC-ядра TAMMC® фирмы МикроЛАБ Системс
  • Поддержка IPMI 1.5, PICMG 3.0 rev.3.0, AMC.0 R2.0
  • Скоростной мониторинг первичного питания и всех вторичных источников питания (напряжение и ток нагрузки), контроль на допустимые значения
  • Индикация состояния источников питания светодиодом на плате и двухцветным светодиодом AMC LED1 на лицевой панели модуля
  • Мониторинг температуры платы, ПЦОС и ПЛИС, контроль на допустимые значения
  • Индикация текущей температурной зоны светодиодом на плате и двухцветным светодиодом AMC LED2 на лицевой панели модуля
  • Внешнее управление с консоли порта MMC 115kBaud COM/RS232C

Габариты и вес

  • Полновысотный (F/S, 181 х 74 х 29 мм) AMC-модуль с компактными радиаторами и вентилляторами или средневысотный (M/S, 181 х 74 х 19 мм) AMC-модуль с полноразмерным радиатором без вентиляторов (указывается при заказе)
  • Вес: 0.35кГ
  • Четыре крепежных отверстия для автономных приложений для установки в аппаратуру пользователя

Потребление и температурный диапазон

  • AMC P/P: +12V @ 2.5A (typ) (30W), 4A (max) (48W)
  • AMC M/P: +3.3V @50mA (typ)
  • Внешнее питание в автономном режиме: +12V @ 2.5A (typ) (30W), 4A (max) (48W)
  • Диапазон рабочих температур (среды) без принудительного охлаждения: 0ºC...+50ºC
  • Диапазон рабочих температур (среды) с принудительным охлаждением: 0ºC...+65ºC
  • Температура хранения (среды): -40ºC...+80ºC



Информация для заказа

  TA6678/X330/D2G/F1G/FS
TA6678/X330/D2G/F1G/MS
  Полновысотный (F/S) или Средневысотный (M/S) AMC-модуль TORNADO-A6678® с ПЦОС 1.25GHz TMS320C6678, ПЛИС Xilinx Virtex-7 XC7VX330-2FFG1157C, 2GB (256Mx64) DDR3,  1Gb (64Mx16) FLASH
  TA6678/X415/D2G/F1G/FS
TA6678/X415/D2G/F1G/MS
  Полновысотный (F/S) или Средневысотный (M/S) AMC-модуль TORNADO-A6678® с ПЦОС 1.25GHz TMS320C6678, ПЛИС Xilinx Virtex-7 XC7VX415-2FFG1157C, 2GB (256Mx64) DDR3,  1Gb (64Mx16) FLASH
  TA6678/X690/D2G/F1G/FS
TA6678/X690/D2G/F1G/MS
  Полновысотный (F/S) или Средневысотный (M/S) AMC-модуль TORNADO-A6678® с ПЦОС 1.25GHz TMS320C6678, ПЛИС Xilinx Virtex-7 XC7VX690-2FFG1157C, 2GB (256Mx64) DDR3,  1Gb (64Mx16) FLASH



Рекламные и прикладные материалы

  Рекламный листок для AMC-модуляTORNADO-A6678®
  Презентация "Особенности и перспективы стандарта PICMG® MicroTCA для построения систем ЦОС" (2017-05-23)
  Презентация "Системы ЦОС TORNADO-MTCA" (2017-05-23)
  Презентация "Архитектура ПО Систем ЦОС TORNADO-MTCA" (2017-05-23)
  Статья в журнале 'Компоненты и Технологии' (№1, 2015): "Применение AMC-модуля TORNADO-A6678 в системах ЦОС стандарта MicroTCA"
  Статья в журнале 'Телекоммуникации' (№1, 2015): "Применение AMC-модуля TORNADO-A6678 в системах ЦОС стандарта MicroTCA"
  Прикладная статья AN-TARxMTCA-1A (2016-01):
О.А.Васильев, П.А.Семенов
: "Многоканальные Распределенные Системы Радиомониторинга
TORNADO-RxMTCA®"
  Статья в журнале 'Защита Информации. Inside' (№1, 2016): "РадиоКубик Рубика: Строим многоканальную систему радиомониторинга"
