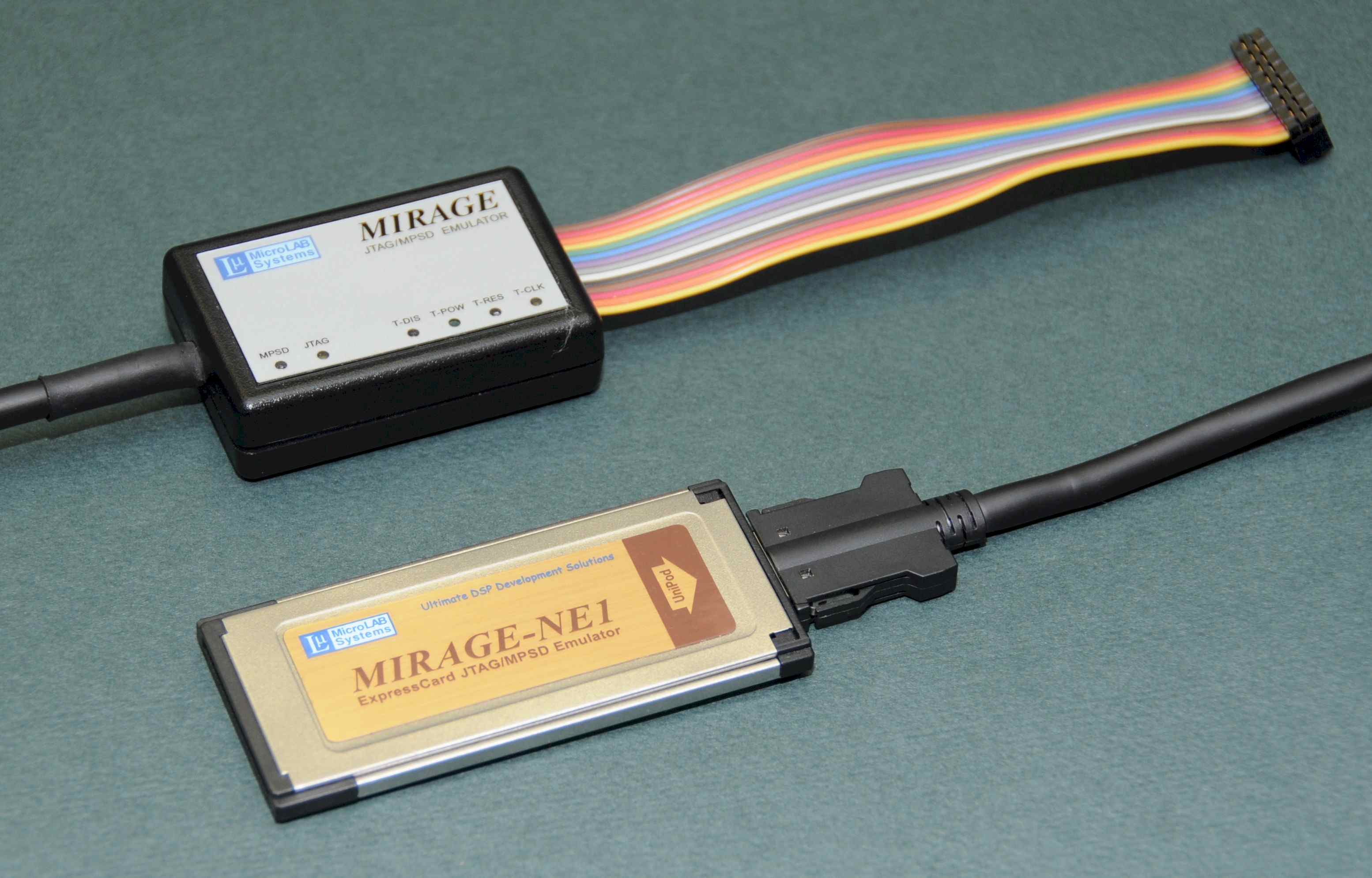

 Эмулятор MIRAGE-NE1 с подом UniPod (нажмите чтобы увеличить)
|
|
Общая информация
Эмулятор MIRAGE-NE1 - это новое поколение эмуляторов и одновременно первый универсальный JTAG/MPSD эмулятор в конструктиве ExpressCard® для ноутбуков и настольных/промышленных ПК, который поддерживает все процессоры ЦОС TI TMS320, процессоры TI ARM и все отечественные процессоры ЦОС серии 1867ВЦ ("НИИЭТ", г.Воронеж).
Эмулятор MIRAGE-NE1 имеет хост интерфейс ExpressCard PCI-Express®, что обеспечивает в 10х раз большую скорость загрузки и отладки приложений чем известные USB- и Ethernet- эмуляторы, до 2х раз большую скорость чем эмулятор MIRAGE-NC2 фирмы МикроЛАБ Системс и все PCI-эмуляторы, и до 5х раз большую скорость чем эмулятор MIRAGE-NP2 фирмы МикроЛАБ Системс и все ISA-эмуляторы. Эмулятор MIRAGE-NE1 является совместимым улучшенным апгрейдом для эмуляторов MIRAGE-NC2 и MIRAGE-NP2 фирмы микроЛАБ Системс.
Являющиеся одними из лидеров в индустрии эмуляторов для процессоров ЦОС TI TMS320, эмуляторы серии MIRAGE-Nxx фирмы МикроЛАБ Системс явились первыми и до сих пор являются единственными в мире эмуляторами, которые включают сверхкомпактный и сверхлегкий двухстандартный JTAG/MPSD под UniPod (W53xH33xD14mm, вес 79г с кабелем) с ультра-гибким и легким соединительный кабелем длиной 2м между картой эмулятора и подом UniPod. Под UniPod позволяет иметь только один под для всех поколений процессоров ЦОС и TI ARM фирмы Texas Instruments и отечественных процессоров ЦОС с любым из отладочных интерфейсов JTAG или MPSD.
Эмуляторы серии MIRAGE-Nxx были первыми эмуляторами, которые интегрировали в себе функции эмуляторов и средства диагностики состояния отладочного интерфейса JTAG/MPSD в виде встроенного высокоточного измерителя питающего напряжения и частоты интерфейса JTAG/MPSD для полноценной диагностики отлаживаемого устройства.
Самый длинный в индустрии 2х-метровый соединительный кабель пода UniPod, "все-в-одном" поддержка интерфейсов JTAG/MPSD, работа в диапазоне уровней 0.5V..5V сигналов интерфейса JTAG/MPSD, программируемая частота 0.5MHz..30MHz интерфейса JTAG, быстрая передача данных RTDX, встроенные измерители напряжения и частоты JTAG/MPSD, сверх-компактный и сверх-легкий дизайн, а также простая Plug-and-Play установка делают эмуляторы серии MIRAGE-Nxx топовым "все-в-одном" и необходимым инструментарием для разработчиков программных и аппаратных средств ЦОС, используя мобильные и настольные ПК.
Эмуляторы MIRAGE-Nxx являются идеальным интсрументом для отладки современной компактной и легкой аппаратуры с низким питающим напряжением, которая требует гибких и легких кабелей подключения и ряда специфических требований к отладочной аппаратуре. Эмуляторы MIRAGE-Nxx позволяют организовать неограниченную по числу отладочных интерфейсов отладку мультипроцессорных систем путем установки необходимого числа эмуляторов в инструментальный ПК, что не позволяют делать старые эмуляторы с ISA-шиной.
Эмуляторы MIRAGE-Nxx поддерживаются средами TI Code Composer Studio и Code Composer.

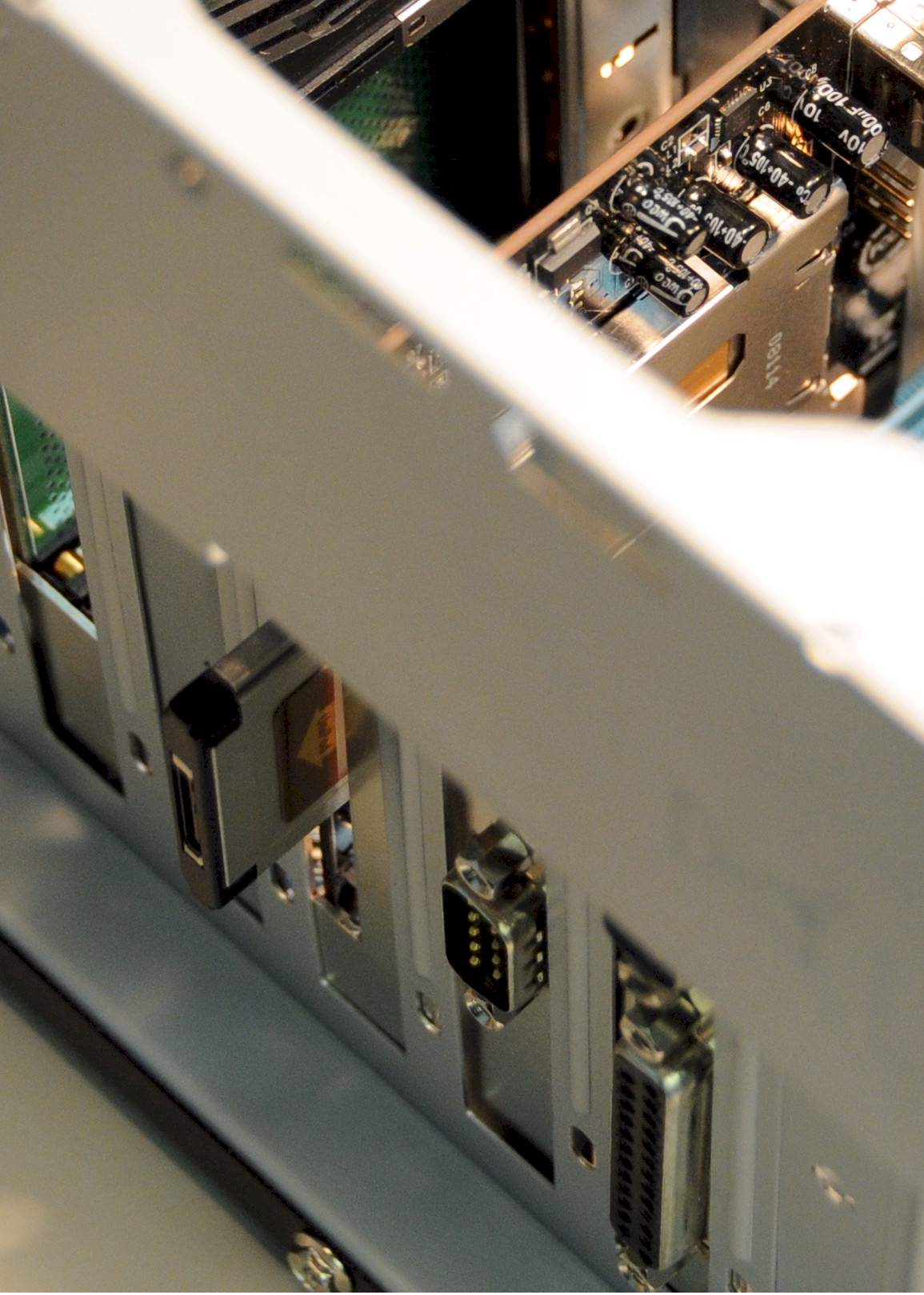

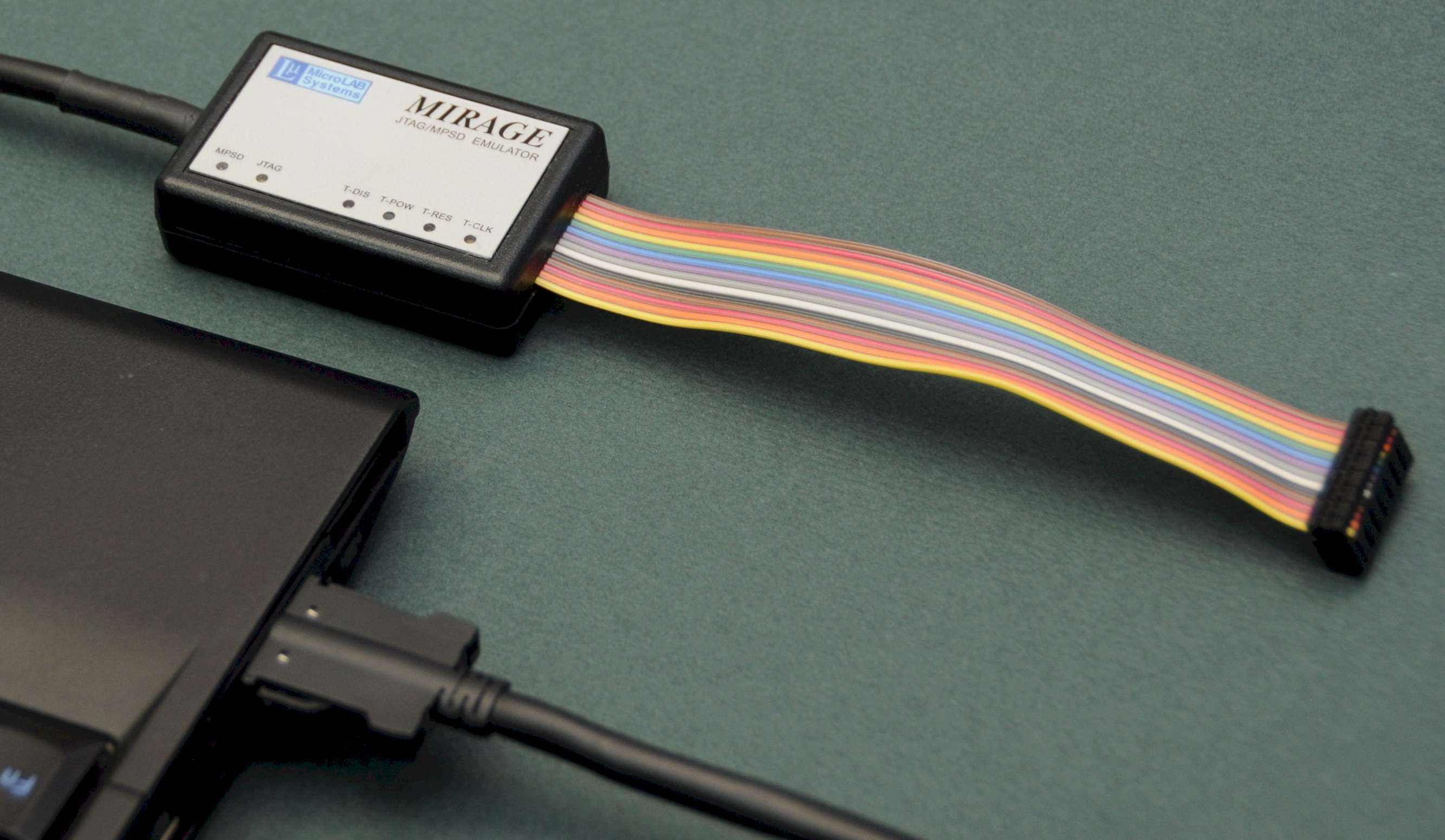

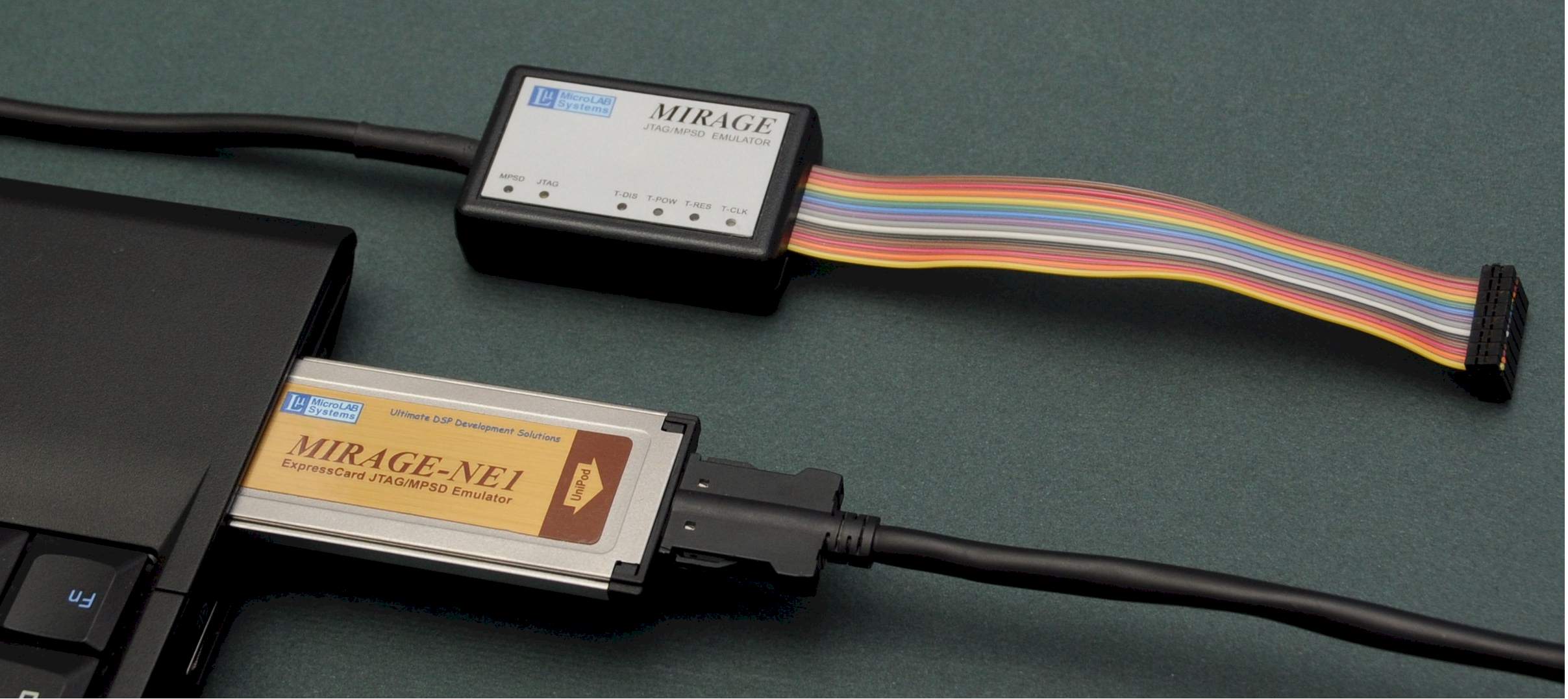

Эмулятор MIRAGE-NE1 устанавливается непосредственно в слот ExpressCard® ноутбуков и также устанавливается в шину PCIe настольных и промышленных ПК с помощью адаптеров PCIe-to-ExpressCard, которые доступны от многочисленных производителей.
Все эмуляторы MIRAGE-Nxx имеют пожизненую гарантию и полноценное техническое обслуживание с бесплатным апдейтом ПО.
Информация для заказа
|
MIRAGE-NE1/UP |
ExpressCard карта эмулятора MIRAGE-NE1 и JTAG/MPSD UniPod. Включает адаптер PCIe-to-ExpressCard для установки в шину PCIe настольного и индустриального ПК. | |
| MIRAGE-NE1 | ExpressCard карта эмулятора MIRAGE-NE1. Используется для апгрейда эмуляторов MIRAGE-NC2 и MIRAGE-NP2. | |
| UniPod | JTAG/MPSD под UniPod. Используется как запасной под для эмулятора MIRAGE-NE1 или как запасной или дополнительный под для эмуляторов MIRAGE-NC2 и MIRAGE-NP2/2UP. |
Рекламные и прикладные материалы
 |
Рекламный листок эмулятора MIRAGE-NE1 | |
|
Эмуляторы MIRAGE-NE1
и MIRAGE-NC2
были успешно проверены на совместимость с
отечественными процессорами ЦОС
серии 1867ВЦ
производства ОАО
"НИИЭТ" (г.Воронеж). Отчет читайте здесь: www.niiet.ru/news/microlab |
||
|
|
Презентация эмулятора MIRAGE-NP2 | |
|
|
Интервью П.Семенова (Ген.Директора фирмы "МикроЛАБ Системс", Россия) журналу 'Chip News' (№5, 2005): "MIRAGE-NP2 - новое поколение JTAG/MPSD эмуляторов фирмы МикроЛАБ Системс для процессоров ЦОС TMS320" | |
|
|
Новости в журнале 'Chip News' (№5, 2005): "MIRAGE-NP2 - новое поколение JTAG/MPSD эмуляторов фирмы МикроЛАБ Системс для процессоров ЦОС TMS320 для мобильных, офиснах и промышленных ПК" |
